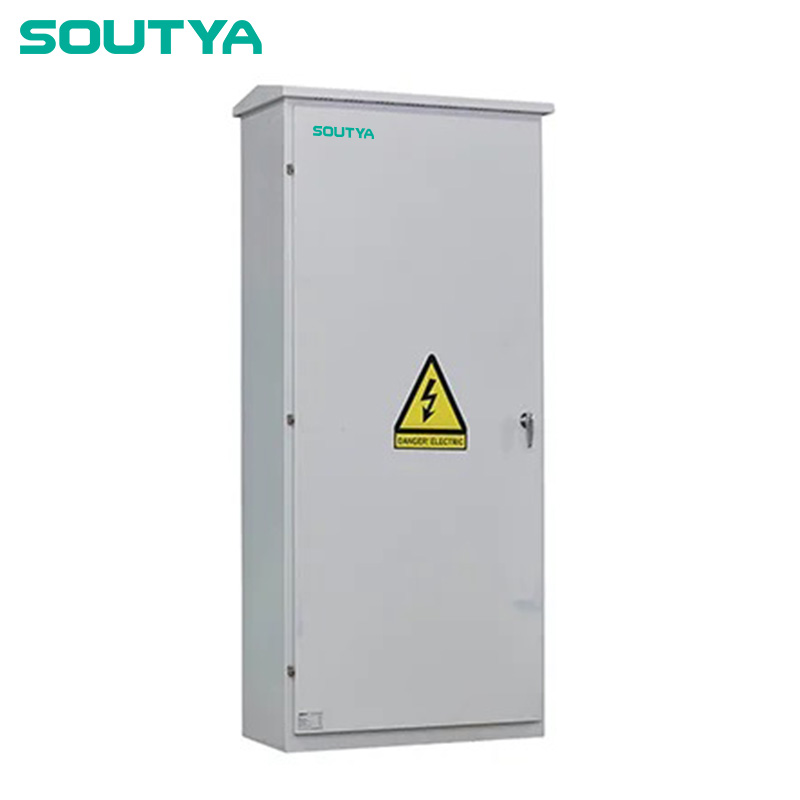

جعبه کمباین 690 ولت AC 4 در 1 خروجی

جعبه 690 ولت AC Combiner 4 In 1 Out، عرضه شده توسط سازنده چینی Zhejiang Soutya New Energy LLC، یک واحد کمباین AC اختصاصی است که معمولاً در بلوک های خورشیدی در مقیاس کاربردی، پشت بام های تجاری بزرگ یا اسکیت های اینورتر مرکزی با توان 320-550 کیلووات و بالاتر مستقر می شود.
▶ پیکربندی: قطع کننده مدار 4*4 قطبی AC (160 A / 200 A / 250 A قابل انتخاب، ولتاژ نامی 690 ولت)، قطع کننده مدار قالب گیری AC 1 * 4 قطب (630 A / 800 A / 1000 A / 1000 A / 200 A قابل انتخاب، ولتاژ انتخابی 14 * ولت) دستگاه محافظ 690 ولت AC.

ارسال استعلام

توضیحات محصول

جعبه ترکیبی 690 ولت AC 4 در 1 خروجی، عرضه شده توسط سازنده چینی ژجیانگ Soutya New Energy LLC، یک واحد اینورتر-کمباینر سه فاز 690 ولت است ساخته شده با پوشش پودری، محفظه فولادی مقاوم در برابر UV و IP65 / آب بندی با درجه IK10 برای عملکرد بادوام در فضای باز. خانه های محصور چهار قطع کننده مدار 4 قطبی AC (160-250A) که ارائه می کنند حفاظت فردی در برابر جریان اضافی و اتصال کوتاه به هر ورودی اینورتر، در حالی که یک قطع کننده مدار 4 قطبی قالب گیری AC (630-1000A) فراهم می کند ایزولاسیون شکست مرئی و حفاظت اضافه بار برای خروجی ترکیبی. شینه‌های مسی L1، L2، L3، N و PE سیم‌کشی شده کارخانه، قابلیت اطمینان را تضمین می‌کنند. ظرفیت حمل جریان و پیوند برابر پتانسیل و یک نوع داخلی 2 4 دستگاه محافظ برق 690 ولت AC در برابر رعد و برق محافظت می کند موج ها طراحی شده برای حداکثر چهار اینورتر رشته خورشیدی (4*110-138 کیلووات)، ترکیب AC ضروری، ایمنی افزایش و ایمنی نگهداری را فراهم می کند.

مشخصات
توپولوژی شبکه	TN-S (سیستم 5 هادی: L1، L2، L3، PE، N)
ولتاژ نامی (UN)	690 ولت
ولتاژ عایق نامی (Ui)	800 ولت
فرکانس	50 هرتز / 60 هرتز
دمای عملیاتی	-25 ℃ تا +60 ℃
محوطه	حداکثر IP65 (IEC 60529) / IK 10 (IEC62262)
مواد	پوشش پودری فلز
بعد	1808040 سانتی متر
ورودی AC
شماره (اینورتر)	4 * اینورتر خورشیدی تا 80 کیلووات	4 * اینورتر خورشیدی تا 110 کیلووات	4 * تا 138 کیلووات اینورتر خورشیدی
AC بریکر	4*690 ولت 160 آمپر	4*690 ولت 200 آمپر	4*690 ولت 250 آمپر
جریان رتبه‌بندی شده در هر ورودی (Inc)	تا 160A	تا 200A	تا 250A
اتصال	از طریق V-clamp (برای کابل های Al و Cu)
خروجی AC
شماره	1 در هر فاز (اختیاری 2)
AC بریکر	1*690 ولت 630 آمپر	1*690 ولت 800 آمپر	1*690 ولت 1000 آمپر
خروجی جریان نامی (InA)	630A	800A	1000A
اتصال	از طریق V-clamp (برای کابل های Al و Cu)
دستگاه حفاظت از ولتاژ
تایپ کنید	نوع 2 AC 4P

سناریوهای کاربردی

1. بلوک‌های پایه زمینی مقیاس کاربردی (320–550 کیلو وات)

چهار ورودی MCCB 160–250A حداکثر چهار اینورتر رشته ای 138 کیلووات را می پذیرند. را خروجی 1000 A MCCB یک ایستگاه ترانسفورماتور MV را تغذیه می کند و باعث کاهش جریان کابل و هزینه های ترانشه برداری در پارک های خورشیدی بزرگ

2. اسکیدهای اینورتر مرکزی

این جعبه که روی همان قاب اینورترها نصب شده است، به عنوان یک هاب AC محلی عمل می کند. - موازی کردن چهار خروجی اینورتر قبل از اینکه یک کابل بزرگ به حلقه اصلی، سیم کشی و دسترسی به تعمیر و نگهداری را ساده می کند.

3. آرایه های پشت بام تجاری > 300 کیلو وات

بدنه فولادی IP65 و رتبه ضربه IK10 امکان نصب روی پشت بام را در جایی فراهم می کند فضا محدود است؛ اجزای دارای ولتاژ 690 ولت ولتاژ رشته را افزایش داده و برش می دهند تلفات کابل DC و فشرده نگه داشتن سمت AC.

4. گلخانه های کشاورزی و خوشه انبار

Type-2 690 V SPD از تجهیزات تهویه، آبیاری و شیردوشی محافظت می کند از موج های رعد و برق رایج در میدان های باز، در حالی که MCCB های ورودی جداگانه اجازه دهید کشاورزان یک اینورتر را بدون خاموش کردن کل خوشه جدا کنند.

5. سایت های تجاری 4 پاد توزیع شده

هر 160-250 A MCCB به عنوان یک قطع محلی برای یک ساختمان جداگانه عمل می کند بال یا غلاف پورت اتومبیل؛ خروجی معمولی 630-1000 A MCCB اندازه گیری را ساده می کند و اتصال به شبکه، در حالی که SPD از کل سایت در برابر گذرا محافظت می کند ولتاژهای بیش از حد
