جعبه ترکیبی DC+AC با کیفیت بالا: راه حل های یکپارچه برای PV هیبریدی و BESS

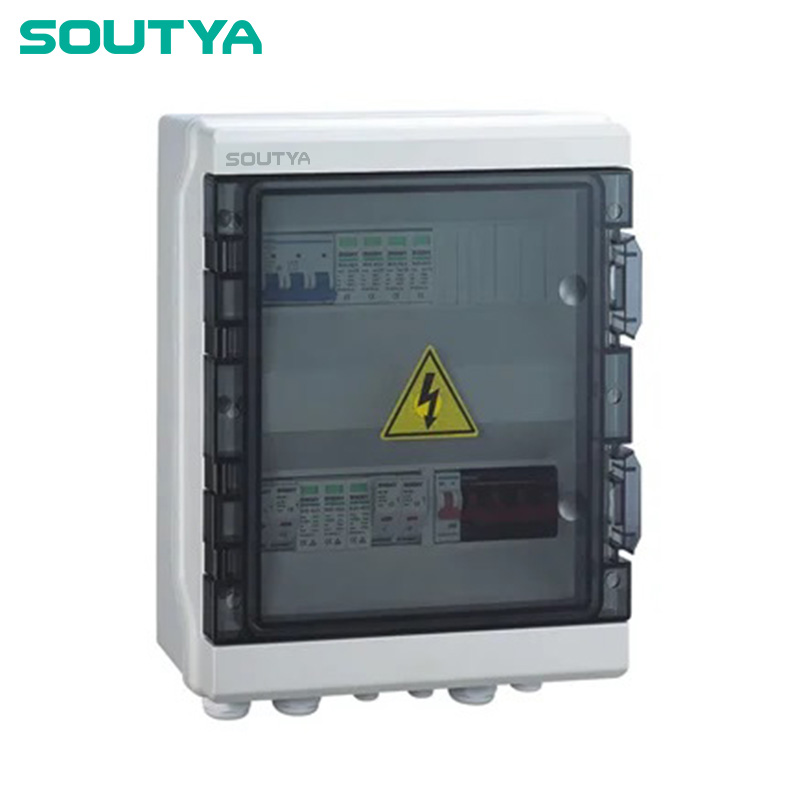

DC+AC Combiner Box 1000V 2 In 1 Out، عرضه شده توسط سازنده چینی Zhejiang Soutya New Energy LLC، یک واحد توزیع ترکیبی فشرده است که برای رشته های PV مسکونی و تجاری سبک تا 6 کیلو وات طراحی شده است.
▶ پیکربندی: سمت DC - 1 × 1000 ولت SPD، 2 × نگهدارنده فیوز gPV و کلید جداکننده دوار 1 × 2 قطبی 32 A. سمت AC – RCBO 20 A 30 میلی آمپر نوع A و 1 × 275 ولت تکفاز RCBO 20 A.

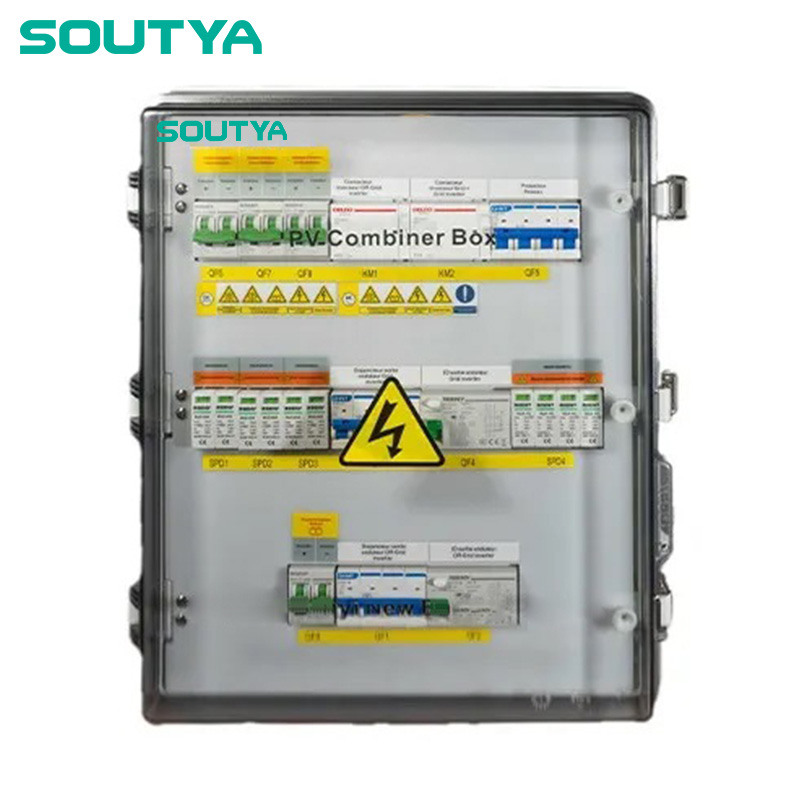

جعبه یکپارچه ذخیره‌سازی نوری AC 20 کیلوواتی، عرضه‌شده توسط سازنده چینی Zhejiang Soutya New Energy LLC، یک واحد توزیع برق ترکیبی سه فاز است که برای سیستم‌های تجاری و صنعتی سبک PV-plus-باتری با توان حداکثر 20 کیلو وات طراحی شده است.
▶ پیکربندی: سمت DC - 3 × 600 ولت DC SPD و قطع کننده های DC 4 × 2 قطبی (سه رشته PV + یک رشته باتری). سمت AC – MCB 2 × 4 قطبی، 1 × 4 قطبی 385 ولت AC SPD، 2 × 4 قطبی AC کنتاکتور و 1 × 4 قطبی RCCB 40 A 30 میلی آمپر نوع A.

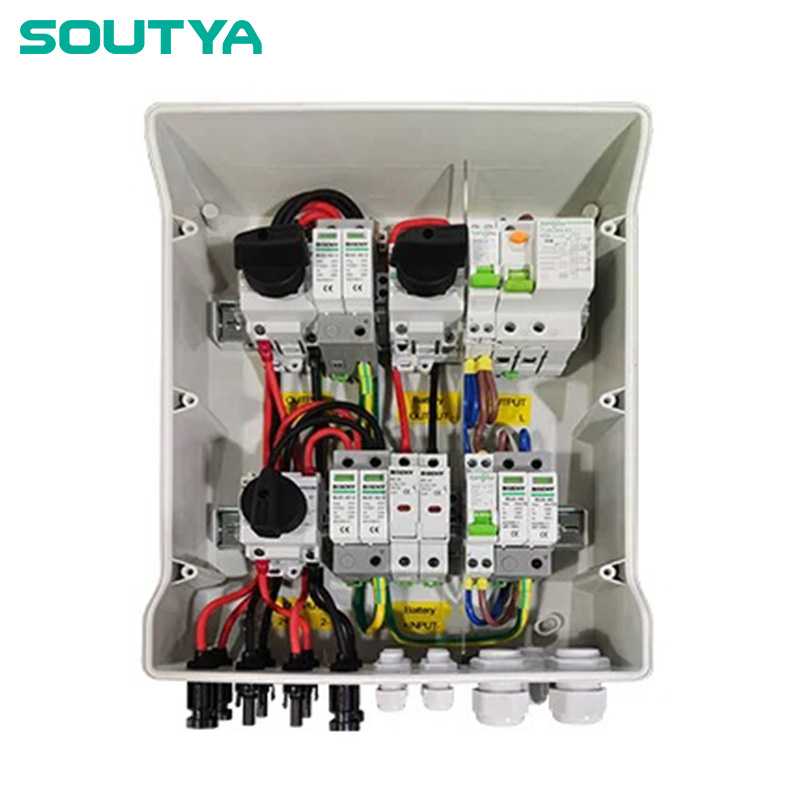

جعبه یکپارچه ذخیره‌سازی نوری AC 7 کیلوواتی که توسط سازنده چینی Zhejiang Soutya New Energy LLC عرضه می‌شود، یک واحد توزیع ترکیبی تک فاز است که برای سیستم‌های باتری PV پلاس مسکونی و تجاری سبک تا 7 کیلو وات طراحی شده است.
▶ پیکربندی: سمت DC - 2 × 600 ولت DC SPD و 3 × 2-قطبی بریکرهای DC. سمت AC - 2 × 2 قطب AC MCB، 1 × 275 V AC SPD، 2 × کنتاکتور AC و 1 × 2 قطب RCCB.

جعبه سه فاز ترکیبی DC+AC 600V 1000V 2 In 2 Out Industrial Box با BESS، عرضه شده توسط سازنده چینی Zhejiang Soutya New Energy LLC، یک ترکیب رشته ترکیبی و واحد شکستن بار است که به طور هدفمند برای پشت بام های تجاری، سایبان های بندری اتومبیل و سایبان های سبک PESSB ساخته شده است. 15-30 کیلو وات
▶ پیکربندی: سه سوئیچ جداکننده دوار DC 4 قطبی (تخصصی به رشته PV-1، رشته-2 و رشته باتری)، سه نگهدارنده فیوز 1000 ولت gPV، دو SPD 1000 ولت DC. سمت AC یک RCBO 40 A 30 میلی آمپر نوع A، یک 4 قطب 385 ولت AC SPD و دو MCB 3 قطبی.

جعبه صنعتی تک فاز DC+AC Combiner 600V 1000V 2 In 2 Out Industrial Box که توسط سازنده چینی Zhejiang Soutya New Energy LLC عرضه شده است، یک واحد ترکیبی رشته ای ترکیبی و شکستن بار است که برای سقف های PV-plus-BESS، سیستم های سایبان های بام با پورت های سبک KW5–5-1 طراحی شده است.
▶ پیکربندی: سه سوئیچ جداکننده DC نوع قفس (سوئیچ رشته 1 اختصاصی، کلید رشته 2 و کلید رشته باتری)، دو SPD 1000 ولت DC، سه نگهدارنده فیوز. سمت AC یک RCBO 40 A 30 میلی آمپر نوع A 2 قطبی، یک SPD تک فاز 275 ولت و دو MCB تک قطبی.

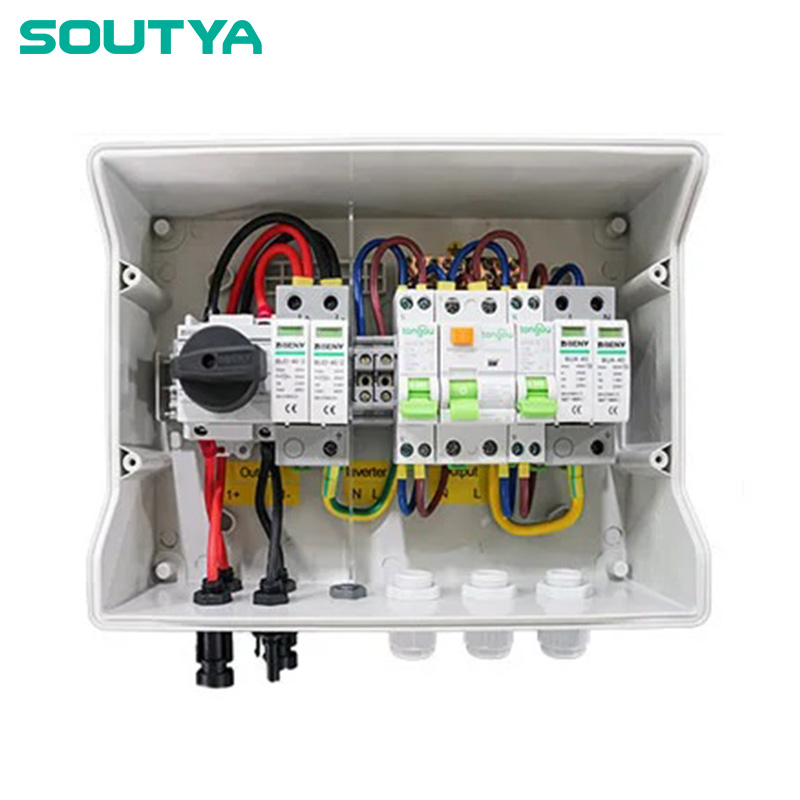

جعبه ترکیبی DC+AC 600V 1000V 1 In 1 Out Industrial Box، عرضه شده توسط سازنده چینی Zhejiang Soutya New Energy LLC، یک واحد ترکیب کننده-ایزولاتور کاملاً یکپارچه و آماده برای مصارف است که برای سقف های تجاری جمع و جور، سایبان های ورودی خودرو با سرعت kW 5-5 اینچ ساخته شده است.
▶ پیکربندی: سمت DC 600V/1000V SPD + سوئیچ ایزولاتور نوع قفس. سمت AC SPD + 2P RCBO + دو MCB 1P
