جعبه ترکیبی DC AFCI 12 در 1 بیرون

جعبه ترکیبی 1500 ولت DC AFCI 12 در 1، عرضه شده توسط چین سازنده Zhejiang Soutya New Energy LLC، 1500 V DC است واحد تجمع محافظت شده در برابر خطای قوس الکتریکی که برای فتوولتائیک در مقیاس شهری ساخته شده است. ریخته گری از آلیاژ آلومینیوم با پوشش پودری و پایدار در برابر اشعه ماوراء بنفش و مهر و موم شده با IP65، محفظه در برابر نمک پاشی ساحلی و طوفان های شن بیابان مقاومت می کند خوردگی یا ورود آب در داخل، دوازده فیوز DC PV فردی را می دهد حفاظت در برابر جریان بیش از حد رشته، در حالی که یک بدنه قالب‌گیری شده حرارتی مغناطیسی است قطع کننده مدار (MCCB) با درجه 250 A اتصال کوتاه و اضافه بار را فراهم می کند انزوا یک کنتاکتور DC امکان خاموش شدن از راه دور را از اینورتر یا SCADA می دهد اتاق، و دوقلو کلاس II SPD (±/PE) گیره ناشی از موج رعد و برق. یک واحد کنترل نظارت یکپارچه (MCU) از هر رشته تا دوازده نمونه نمونه برداری می کند سنسور جریان اثر هال، دو سنسور ولتاژ و دو حسگر NTC پروب ها، امکان مقایسه توان در زمان واقعی، تشخیص خطای قوس و باز شدن با تماس سریع در عرض 50 میلی ثانیه همه داده ها از طریق یک ایزوله صادر می شوند رابط RS485 با پروتکل Modbus-RTU و یک صفحه نمایش LED/LCD جلویی می دهد کدهای زنگ محلی و هیستوگرام های جریان رشته ای. مثبت سیم کشی کارخانه، باسبارهای منفی و پلی اتیلن تداوم زمین قابل اعتماد را حفظ می کنند و باعث می شوند جعبه یک جداسازی هوشمند، حفاظت و هاب داده ضروری برای PV بزرگ آرایه های فرعی تا ورودی 12 × 20 A.

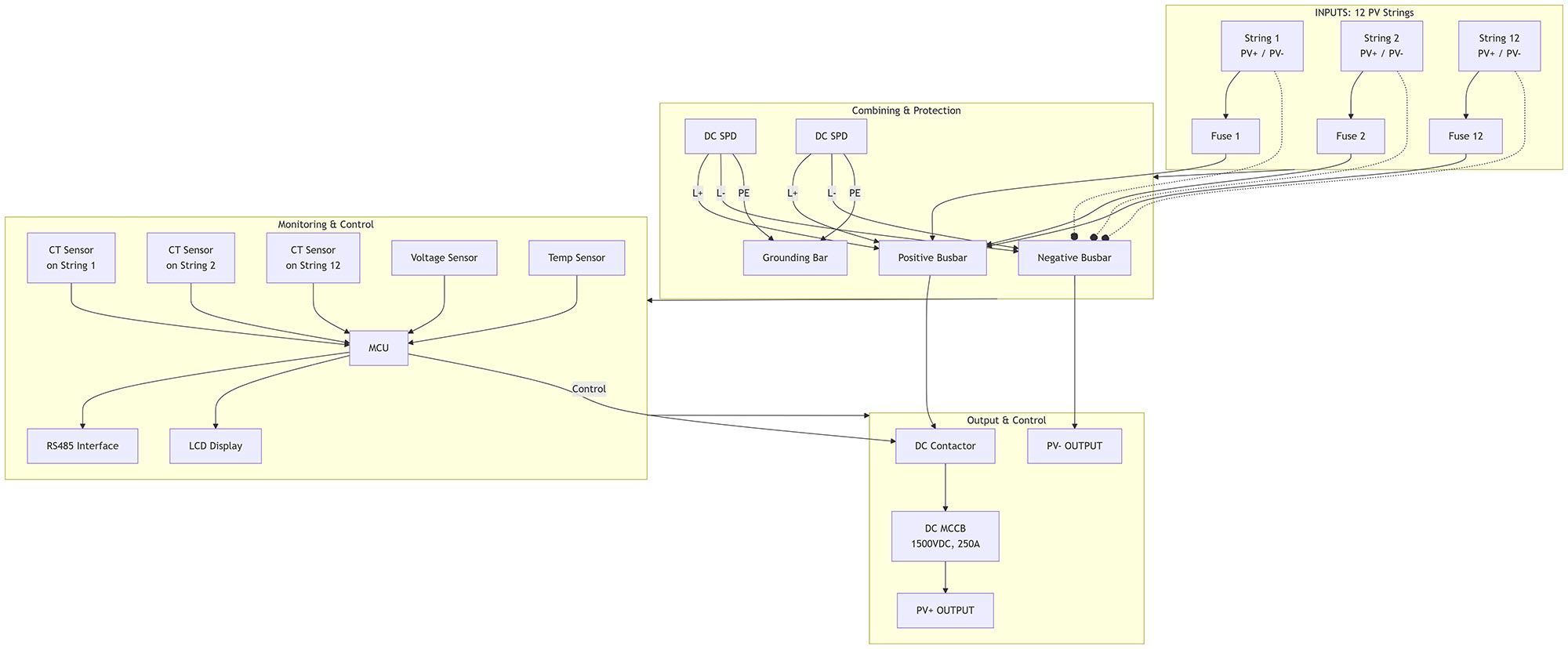

نمودار سیم کشی

سناریوهای کاربردی

میدان PV در مقیاس کاربردی – هاب آرایه فرعی هوشمند

این جعبه که بین ردیف‌های ردیاب نصب شده است، دوازده رشته 1500 ولتی را ادغام می‌کند. به یک هومران 250 A. فیوزهای PV مجزا رشته های معیوب را جدا می کنند در حالی که قطع کننده مدار قالب باعث اتصال کوتاه و اضافه بار می شود حفاظت؛ کنتاکتور DC سیگنال خاموش شدن سریع را از اینورتر یا اسکادا، آرایه را در عرض 50 میلی ثانیه باز می کند. SPD های دوقلو رعد و برق را می بندند نوسانات در اجراهای طولانی DC و MCU که توسط 12 هال CT تغذیه می شود، خطای قوس را نشان می دهد امضا و روند عدم تعادل از طریق RS485 به اتاق کنترل، اجازه می دهد خدمه تعمیر و نگهداری یک ماژول خراب را قبل از کاهش بازده مشخص می کنند.

پشت بام تجاری بزرگ - نقطه تجمع Multi-MPPT

این محفظه که روی سینی های فولادی روی سقف های مسطح گسترده قرار گرفته است، a را تغذیه می کند اینورتر مرکزی 250 کیلووات. سنسورهای ولتاژ و دما رشته را دنبال می کنند سلامتی؛ ال سی دی هیستوگرام های فعلی را در زمان واقعی نشان می دهد تا مدیران تسهیلات بتوانند مقایسه عملکرد MPPT بدون باز کردن درب مقاومت آلومینیوم IP65 55 درجه سانتی گراد گرمای پشت بام و باران رانندگی، در حالی که کنتاکتور اجازه می دهد تا از راه دور خاموش شود برای ایمنی آتش نشان در طول مداخلات سقف.

سایبان آگروولتائیک - ترکیب کننده ردیاب مرتفع

این واحد که بر روی تیرهای پیلون بالای ردیف‌های محصول آویزان است، در برابر آبیاری مقاومت می‌کند مه و بخارات آمونیاک MCCB از کابل طویل با سرعت عبور می کند ظرفیت خازنی هنگام راه اندازی مجدد ردیاب ها در طلوع خورشید؛ سنسورهای دما در داخل در جعبه و در صورت افزایش گرمای محفظه بیش از 20 کیلووات، آلارم شین را فعال می کند حالت کاهش قدرت تشخیص خطای قوس از ایجاد قوس های سری جلوگیری می کند شاخ و برگ های خشک را مشتعل کنید و محفظه آلومینیومی مهر و موم شده از گرد و غبار و حشرات محافظت می کند خارج از قطعات زنده

حیاط ریز شبکه صنعتی – قسمت جلویی ذخیره سازی با جفت DC

ترکیب کننده که در کنار ظروف باتری روی زمین ثابت شده است، 12 رشته را جمع می کند به یک باس 1500 ولت DC که شارژر PCS را تغذیه می کند. سنسورهای فعلی آن را تأیید می کنند هر رشته به طور مساوی به چرخه شارژ کمک می کند. اگر انحراف بیش از 5٪ باشد MCU به EMS سیگنال می دهد تا رشته ضعیف را برابر یا جدا کند. MCCB و کنتاکتور عایق دو نقطه ای را برای نگهداری ایمن باتری فراهم می کند، در حالی که SPD ها از پشته های حساس IGBT در برابر ضربه های ناشی از رعد و برق محافظت می کنند.
