جعبه مانیتورینگ PV

محفظه IP65 مانیتورینگ جعبه PV SYCM7، عرضه شده توسط سازنده چینی Zhejiang Soutya New Energy LLC، شامل یک جمع آوری کننده داده اختصاصی برای پلت فرم مدیریت نظارت بر سیستم ذخیره سازی انرژی و فتوولتائیک. را قادر می سازد تجمیع رابط، تبدیل پروتکل، جمع آوری داده ها، ذخیره سازی داده ها، نظارت متمرکز و متمرکز تعمیر و نگهداری دستگاه های مختلف در سیستم های فتوولتائیک و ذخیره انرژی.

برنامه های کاربردی شبکه

قابل استفاده برای سیستم های فتوولتائیک و ذخیره انرژی:

1. از عملیات نزدیک به پایان از طریق برنامه تلفن همراه از طریق WLAN داخلی پشتیبانی می کند.
2. پشتیبانی از شبکه از طریقRs485:
- به اینورترهای هواوی، PID و سایر دستگاه ها متصل می شود.
- اتصال به اینورترهای شخص ثالث، ابزارهای نظارت بر محیط زیست، پست های جعبه (STS) و مترها با استفاده از پروتکل استاندارد Modbus-RTU - با استفاده از پروتکل DL/T645 به مترها متصل می شود.
- با استفاده از پروتکل استاندارد IEC103 به دستگاه ها متصل می شود.
3. پشتیبانی از شبکه از طریق اترنت برای اتصال اینورترها، کنترلرهای ذخیره انرژی هوشمند (Smart PCS)، هوشمند سیستم های ذخیره انرژی رشته ای، MBUS CCO و STS.
4. از شبکه MBUS برای اتصال اینورترهای Huawei و PID-PVBOX که ارتباطات MBUS را پشتیبانی می کنند، پشتیبانی می کند.
5. از شبکه های اضافی دو صفحه ای برای انتقال قابل اعتماد پشتیبانی می کند.
6. پشتیبانی از اتصال به سیستم های مدیریت:
- با استفاده از پروتکل Modbus-TCP از طریق شبکه سیمی یا بی سیم به سیستم های مدیریتی یا دستگاه های شخص ثالث متصل می شود.
- با استفاده از پروتکل IEC104 از طریق شبکه سیمی در یک شبکه محلی به سیستم های مدیریت یا دستگاه های شخص ثالث متصل می شود.
- با استفاده از پروتکل GOOSE از طریق شبکه سیمی به سیستم های مدیریتی یا دستگاه های شخص ثالث متصل می شود.

توجه:
از شبکه‌سازی از طریق شبکه‌های خصوصی 4G/3G/2G یا LTE برای اتصال به سیستم‌های مدیریتی با استفاده از پروتکل IEC104 پشتیبانی نمی‌کند.

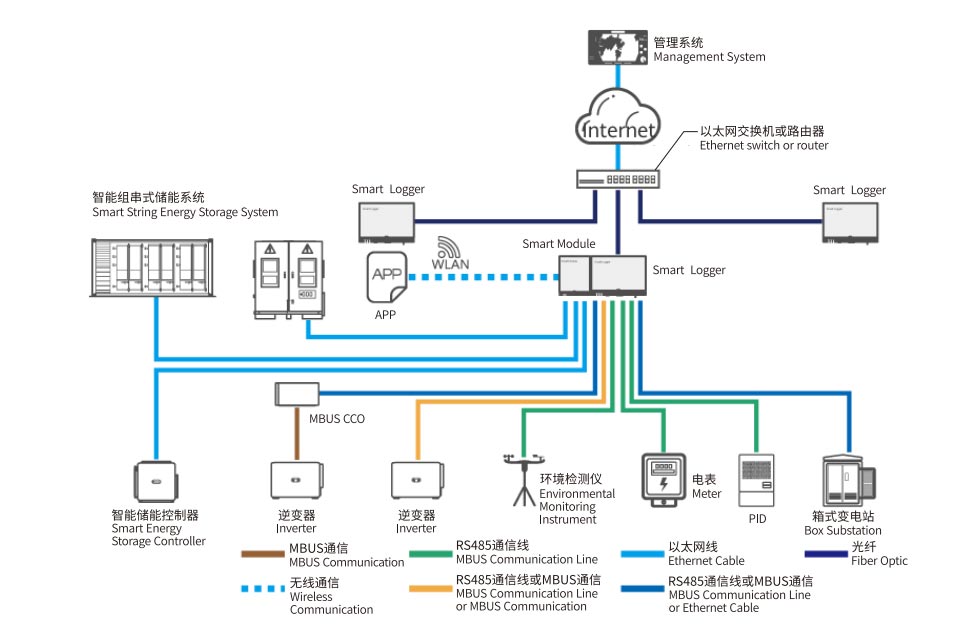

سناریوهای معمولی شبکه

از شبکه حلقه فیبر، شبکه ستاره فیبر و شبکه ستاره اترنت پشتیبانی می کند.

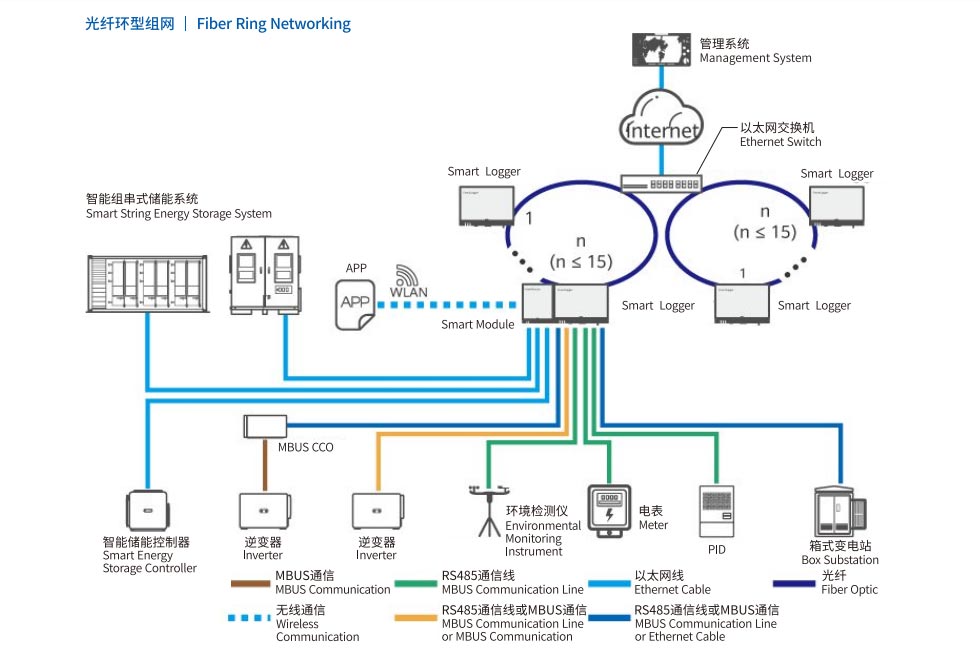

1. شبکه حلقه فیبر

توجه:
شبکه حلقه فیبر متشکل از SmartLogger می تواند تا 15 SmartLogger را متصل کند که هر کدام می توانند به اینورترها، ابزارهای نظارت بر محیط زیست، مترها و سایر دستگاه ها.
سوئیچ فیبر باید از پروتکل استاندارد RSTP پشتیبانی کند و فعال باشد. اولویت پل سوئیچ را بالاتر از 0x8000 از SmartLogger (توصیه می شود: 0x7000؛ هر چه مقدار کمتر باشد، اولویت پل بالاتر است). پیکربندی روش RSTP و اولویت پل باید با سازنده مشورت شود. اگر سوئیچ از RSTP پشتیبانی نمی کند، شبکه حلقه فیبر باید به توپولوژی زنجیره ای یا ستاره ای تبدیل شود.
چندین شبکه حلقه فیبر را می توان از طریق یک سوئیچ اترنت جمع کرد و سپس به سیستم مدیریت متصل کرد.

2. شبکه فیبر یا اترنت ستاره

توجه:
چند SmartLogger را می توان از طریق یک سوئیچ اترنت جمع کرد و سپس به سیستم مدیریت متصل کرد.
هنگام اتصال SmartLogger ها به سوئیچ اترنت از طریق فیبر، حداکثر فاصله ارتباطی 12 کیلومتر (با ماژول نوری اختیاری 100 مگابیت در ثانیه) یا 10 کیلومتر (با ماژول نوری اختیاری 1 گیگابیت در ثانیه)؛ هنگام اتصال از طریق اترنت کابل، حداکثر فاصله 100 متر است.
SmartLogger از شبکه های بی سیم از جمله شبکه های خصوصی 4G/3G/2G و LTE پشتیبانی می کند.

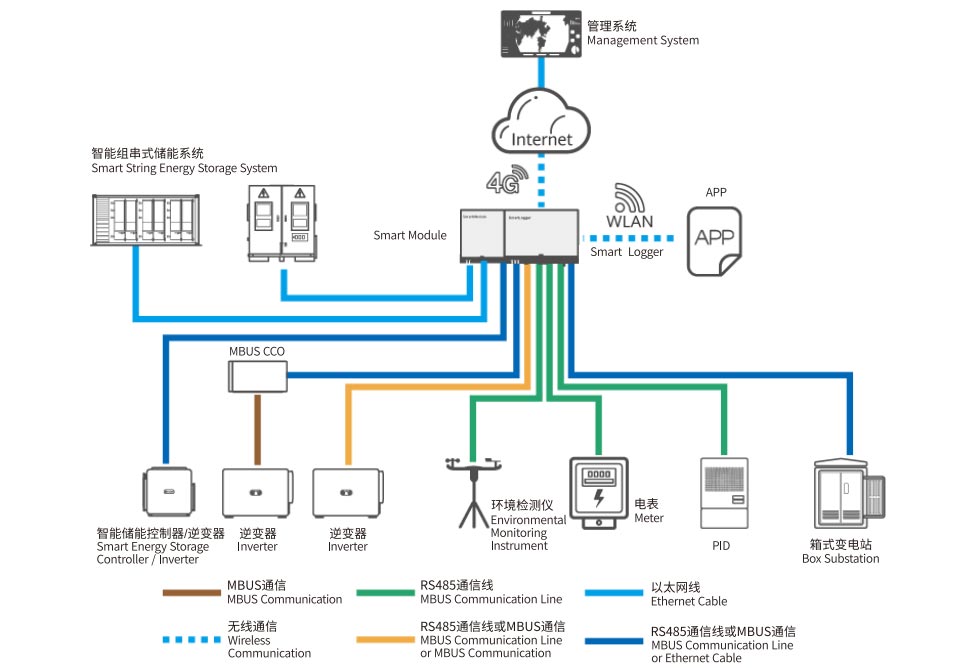

شبکه 3.4G

4. LTE شبکه خصوصی شبکه

توجه:
پورت WAN SmartLogger از طریق یک ماژول POE و یک موج POE به CPE (تجهیزات محل مشتری) متصل می شود. محافظ
آدرس IP SmartLogger و آدرس IP CPE باید در یک زیر شبکه تنظیم شوند.
