چرا سوئیچ چاقوی 200-4000A انتخابی حیاتی برای جداسازی برق با جریان بالا است؟

چکیده:ایزولاسیون قابل اعتماد در توزیع صنعتی، ذخیره انرژی، سیستم های فتوولتائیک، تاسیسات ژنراتور و سایر کاربردهای الکتریکی با جریان بالا ضروری است. راسوئیچ چاقو 200-4000Aازسوتیابرای ارائه سوئیچینگ قابل اعتماد و ایزولاسیون شکست قابل مشاهده برای سیستم های قدرت ولتاژ پایین طراحی شده است. این نوع سوئیچ چاقویی با ساختار قوی، پیکربندی تیغه‌ها برای درجه‌بندی‌های مختلف جریان، اجزای رسانای قلع‌کاری شده و مطابقت با GB/T 14048.3 و IEC/EN 60947-3، می‌تواند الزامات جداسازی الکتریکی را پشتیبانی کند و در عین حال تعمیر و نگهداری و ایمنی عملیاتی را بهبود بخشد.

فهرست مطالب

• سوئیچ چاقو 200-4000A چیست؟
• چرا جداسازی جریان بالا مهم است؟
• ویژگی های کلیدی سوئیچ چاقو 200-4000A چیست؟
• مشخصات و تنظیمات اصلی چیست؟
• کجا می توان از یک سوئیچ چاقوی 200-4000 آمپر استفاده کرد؟
• چگونه باید سوئیچ چاقوی مناسب را انتخاب کنید؟
• چگونه می توانید قابلیت اطمینان نصب و نگهداری را بهبود بخشید؟
• سوالات متداول
• نتیجه گیری

سوئیچ چاقو 200-4000A چیست؟

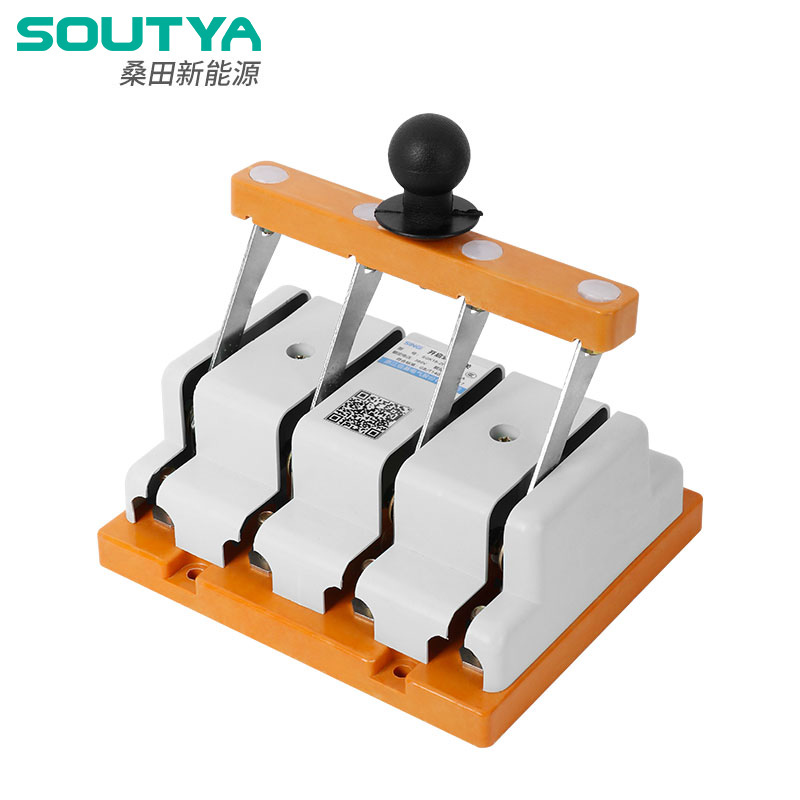

A سوئیچ چاقو 200-4000Aیک دستگاه سوئیچینگ و جداسازی جریان بالا است که برای سیستم های توزیع برق ولتاژ پایین در نظر گرفته شده است. بر خلاف یک کلید کنترل معمولی که عمدتاً برای کارکرد مکرر طراحی شده است، یک سوئیچ چاقویی هنگام باز کردن، جدایی فیزیکی واضحی را بین اجزای رسانا ایجاد می کند. این جداسازی قابل مشاهده می تواند به ویژه در طول بازرسی الکتریکی، سرویس، نگهداری، و رویه های قفل/تاگوت ارزشمند باشد.

سری SYK18 عرضه شده توسط Soutya کاربردهای جریان بالا را پوشش می دهد و برای استفاده در جعبه های توزیع، پانل های کنترل، موقعیت های قطع اصلی، سیستم های ذخیره انرژی، تجهیزات فتوولتائیک، بخش های اتوبوس و تاسیسات مرتبط با ژنراتور طراحی شده است. مشخصات منتشر شده سازنده GB/T 14048.3 و IEC/EN 60947-3 را به عنوان استانداردهای قابل اجرا مشخص می کند.

برای تیم های تدارکات، ارزش کلیدی این محصول صرفاً رتبه فعلی بالای آن نیست. این سوئیچ قابلیت حمل جریان را با ساختار مکانیکی ساده و ایزولاسیون شکست مرئی ترکیب می کند و آن را برای کاربردهایی که پرسنل تعمیر و نگهداری نیاز به یک نقطه ایزوله به وضوح قابل شناسایی دارند، مناسب می کند.

چرا جداسازی جریان بالا مهم است؟

با بزرگتر شدن سیستم های الکتریکی، عواقب یک روش جداسازی نادرست نیز جدی تر می شود. تأسیسات صنعتی، سیستم‌های ذخیره انرژی باتری، تأسیسات PV و سیستم‌های ژنراتور می‌توانند جریان‌های عملیاتی قابل‌توجهی داشته باشند. یک دستگاه جداسازی به درستی انتخاب شده به ایجاد یک نقطه جداسازی کنترل شده قبل از شروع کار تعمیر و نگهداری کمک می کند.

سوئیچ چاقویی با جریان بالا می تواند چندین مزیت عملی داشته باشد:

• جداسازی شفاف:موقعیت فیزیکی تیغه حالت باز را به راحتی قابل تشخیص فراهم می کند.
• پشتیبانی تعمیر و نگهداری:یک نقطه قطع اختصاصی می تواند رویه های خدمات برنامه ریزی شده را ساده کند.
• سازگاری با جریان بالا:مدل ها را می توان با توجه به نیازهای فعلی نصب انتخاب کرد.
• سادگی مکانیکی:مکانیسم عملیاتی اساسی می تواند وابستگی به سیستم های کنترل الکترونیکی پیچیده را کاهش دهد.
• یکپارچه سازی سیستم:سوئیچ های چاقویی را می توان در کابینت های توزیع، سیستم های شینه، تجهیزات ESS و کاربردهای ژنراتور گنجاند.

به عنوان مثال، Soutya برنامه‌هایی را در کابینت‌های ذخیره انرژی 0.4 کیلوولت توصیف می‌کند که می‌توان سوئیچ را بعد از قطع کننده اصلی برای ایجاد شکاف جداسازی قابل مشاهده پس از خاموش شدن PCS نصب کرد.

ویژگی های کلیدی سوئیچ چاقو 200-4000A چیست؟

عملکرد یک سوئیچ چاقویی با جریان بالا به بیش از آمپراژ اسمی آن بستگی دارد. ساختار تماس، فشار، مواد رسانا، پیکربندی مکانیکی و شرایط نصب همگی بر قابلیت اطمینان طولانی مدت تأثیر می گذارند.

1. تنظیمات تیغه های مختلف

بر اساس اطلاعات محصول سوتیا، نسخه های 200A و 400A از تیغه های تکی استفاده می کنند، در حالی که نسخه های 600A، 1000A و 1500A از دو تیغه استفاده می کنند. این پیکربندی به ساختار رسانا اجازه می دهد تا با سطوح مختلف جریان و الزامات مکانیکی سازگار شود.

2. افزایش فشار تماس

فنرهای برگ برای کمک به حفظ فشار تماس در دو طرف تیغه ها نصب می شوند. فشار تماس پایدار مهم است زیرا تماس ضعیف می تواند مقاومت را افزایش دهد، گرما ایجاد کند و قابلیت اطمینان الکتریکی را کاهش دهد.

3. اجزای رسانا با قلع اندود

تیغه ها، صفحات اتصال و کنتاکت ها قلع اندود شده اند. این عملیات سطحی برای بهبود حفاظت از سطح و عملکرد تماس اتصالات سیم در نظر گرفته شده است، که به ویژه در محیط‌های الکتریکی پرمخاطب مرتبط است.

4. Visible-Break Isolation

یکی از کاربردی ترین مزیت های سوئیچ چاقو، قابلیت تایید بصری جدا شدن مسیر رسانا است. این ویژگی به ویژه در مواردی مفید است که پرسنل تعمیر و نگهداری نیاز به یک نشانه فیزیکی آشکار از جداسازی دارند.

5. انعطاف پذیری طراحی با جریان بالا

برای نصب های بزرگتر، درجه بندی جریان می تواند به هزاران آمپر برسد. این موضوع باعث می‌شود که دسته محصول مربوط به سیستم‌های باسبار با ظرفیت بالا، تجهیزات ذخیره‌سازی انرژی بزرگ، زیرساخت‌های کاربردی و کاربردهای ژنراتور باشد.

مشخصات و تنظیمات اصلی چیست؟

هنگام ارزیابی الفسوئیچ چاقو 200-4000A، خریداران باید رتبه بندی الکتریکی، آرایش تیغه ها، کاربرد مورد نظر، موقعیت نصب و استانداردهای قابل اجرا را به جای انتخاب مدلی صرفا بر اساس حداکثر تعداد فعلی مقایسه کنند.

از آنجایی که صفحه محصول منتشر شده تمام پارامترهای الکتریکی دقیق را برای هر رتبه بندی تا 4000A ارائه نمی دهد، خریداران باید قبل از سفارش تولید، برگه اطلاعات فنی دقیق را برای جریان، ولتاژ، آرایش قطب، روش نصب و کاربرد مورد نیاز درخواست کنند.

کجا می توان از یک سوئیچ چاقوی 200-4000 آمپر استفاده کرد؟

محدوده جریان گسترده این نوع کلید را برای چندین کاربرد الکتریکی با جریان بالا مناسب می کند. Soutya به طور خاص چندین سناریو نماینده را شناسایی می کند.

سیستم های ذخیره سازی انرژی صنعتی

در کابینت های ESS صنعتی، سوئیچ چاقو می تواند به عنوان یک نقطه جداسازی مرئی پس از شکن اصلی عمل کند. این به تکنسین‌ها اجازه می‌دهد تا در طول تعمیر و نگهداری، یک نقطه جدایی کاملاً قابل شناسایی ایجاد کنند.

جداسازی بخش باس ولتاژ پایین

نسخه های با جریان بزرگ مانند 2000A، 2500A و 3150A را می توان برای برنامه های جداسازی bus-tie استفاده کرد. Soutya این پیکربندی‌ها را برای کاربردهای بخش باس ولتاژ پایین که در آن جداسازی مکانیکی مهم است، مناسب توصیف می‌کند.

برنامه های کاربردی جعبه ترکیبی PV

پیکربندی های سفارشی را می توان برای جداسازی DC در سیستم های فتوولتائیک استفاده کرد. با این حال، هنگامی که در یک محیط PV استفاده می شود، سوئیچ باید به طور خاص برای ولتاژ سیستم، الزامات سوئیچینگ DC، ویژگی های قوس الکتریکی و استانداردهای قابل اجرا انتخاب شود.

ژنراتور و جداسازی ابزار

سوئیچ های چاقویی همچنین می توانند در بالادست تجهیزات سوئیچ انتقال خودکار در کاربردهای ژنراتور قرار گیرند. یک نقطه جداسازی فیزیکی می تواند به جلوگیری از برگشت ناخواسته در طول عملیات تعمیر و نگهداری کمک کند. Soutya یک پیکربندی 3150A برای سیستم های ژنراتور را به عنوان یک مثال کاربردی شناسایی می کند.

چگونه باید سوئیچ چاقوی مناسب را انتخاب کنید؟

برای تیم های مهندسی و خرید، انتخاب مدل صحیح نیاز به ارزیابی در سطح سیستم دارد. عوامل زیر را در نظر بگیرید:

1. جریان نامی:جریان عملیاتی پیوسته و حاشیه طراحی مورد نیاز را تعیین کنید.
2. برنامه AC یا DC:تأیید کنید که آیا پیکربندی انتخاب شده به طور خاص برای نوع جریان و ولتاژ مورد نظر مناسب است یا خیر.
3. درجه ولتاژ:بررسی سازگاری با ولتاژ واقعی سیستم.
4. الزامات مقاومت در برابر اتصال کوتاه:جریان خطای احتمالی و مدت مقاومت مورد نیاز را ارزیابی کنید.
5. پیکربندی تیغه:بررسی کنید که آیا آرایش تک یا دو تیغه مناسب است.
6. ابعاد نصب:فضای کابینت، چیدمان باسبار، پایانه ها و دسترسی عملیاتی را بررسی کنید.
7. روش عملیات:موقعیت دستگیره، عملکرد جلو، قفل کردن، و الزامات قفل/تاگوت را در نظر بگیرید.
8. استانداردها و گواهینامه:مطابقت با استانداردهای مورد نیاز بازار مقصد و پروژه را تأیید کنید.

همچنین مهم است که یک کلید چاقو را از یک قطع کننده مدار تشخیص دهید. سوئیچ چاقویی در درجه اول برای عملکردهای سوئیچینگ و ایزوله انتخاب می شود و نباید به طور خودکار جایگزینی برای حفاظت در برابر جریان اضافه یا اتصال کوتاه در نظر گرفته شود. طراحان سیستم باید آن را با وسایل حفاظتی مناسب بالادستی و پایین دستی هماهنگ کنند.

چگونه می توانید قابلیت اطمینان نصب و نگهداری را بهبود بخشید؟

حتی یک سوئیچ چاقوی قوی در صورت نصب نادرست یا نگهداری ناکافی می تواند عملکرد ضعیفی داشته باشد. مهندسان برق و تیم های تعمیر و نگهداری باید دستورالعمل های نصب سازنده و مقررات ایمنی الکتریکی قابل اجرا را دنبال کنند.

• بررسی کنید که رتبه سوئیچ با نیازهای واقعی سیستم مطابقت دارد.
• اطمینان حاصل کنید که تمام اتصالات مطابق با الزامات مشخص شده سازنده به درستی سفت شده اند.
• سطوح تماس را به صورت دوره ای از نظر آلودگی، اکسیداسیون، گرمای بیش از حد یا سایش غیرعادی بررسی کنید.
• بررسی کنید که مکانیسم عملیاتی به آرامی و بدون مقاومت بیش از حد حرکت کند.
• فاصله کافی را حفظ کنید و از تماس تصادفی با قطعات برقی جلوگیری کنید.
• در طول تعمیر و نگهداری از روش‌های قفل/تگوش مناسب استفاده کنید.
• هرگز سوئیچ را خارج از درجه بندی الکتریکی یا شرایط کاربردی مشخص شده آن کار نکنید.

برای تاسیسات حیاتی، بازرسی دوره ای باید در برنامه پیشگیرانه-نگهداری سایت گنجانده شود. هر گونه افزایش غیرعادی دما، تغییر رنگ، عایق آسیب دیده، اتصال شل یا تغییر شکل مکانیکی باید توسط پرسنل واجد شرایط بررسی شود.

سوالات متداول

چه رتبه بندی های فعلی برای سوئیچ چاقوی 200-4000A موجود است؟

سری محصولات طیف گسترده ای از 200-4000A را پوشش می دهد. صفحه منتشر شده به طور خاص پیکربندی های تک تیغه ای برای 200A و 400A و پیکربندی های دو تیغه ای برای 600A، 1000A و 1500A را مشخص می کند. برای نیازهای جریان بالاتر، خریداران باید مدل و پیکربندی دقیق را با سازنده تأیید کنند.

سوئیچ چاقوی SYK18 از چه استانداردهایی پیروی می کند؟

سوتیا بیان می کند که سری SYK18 بر اساس GB/T 14048.3 و IEC/EN 60947-3 طراحی شده است. الزامات انطباق و گواهینامه خاص پروژه هنوز باید قبل از تدارکات تأیید شود.

آیا سوئیچ چاقو می تواند جایگزین مدار شکن شود؟

نه به طور کلی. سوئیچ چاقو عمدتاً برای تعویض و جداسازی در نظر گرفته شده است. کلیدهای مدار عملکردهای حفاظتی مانند قطع اضافه بار و شرایط اتصال کوتاه را ارائه می دهند. این دو دستگاه می توانند به عنوان بخشی از یک سیستم حفاظت الکتریکی هماهنگ با هم کار کنند.

سوئیچ چاقویی با جریان بالا معمولاً در کجا نصب می شود؟

کاربردهای معمولی شامل کابینت‌های ESS صنعتی، بخش‌های باس ولتاژ پایین، تجهیزات الکتریکی PV، جعبه‌های توزیع، تابلوهای کنترل، سیستم‌های ژنراتور و موقعیت‌های قطع اصلی است.

قبل از خرید سوئیچ چاقو 200-4000A چه چیزی را باید تایید کنم؟

جریان نامی، ولتاژ عملیاتی، کاربرد AC/DC، آرایش قطب، نیاز به مقاومت در برابر اتصال کوتاه، ابعاد نصب، روش اتصال، مکانیسم عملیاتی، استانداردها، و هرگونه الزامات گواهینامه خاص پروژه را تأیید کنید.

نتیجه گیری

راسوئیچ چاقو 200-4000Aیک راه حل عملی برای سوئیچینگ جریان بالا و ایزوله الکتریکی قابل مشاهده است که در آن عملیات مکانیکی قابل اعتماد و جداسازی تعمیر و نگهداری واضح مهم هستند. سری SYK18 Soutya ترکیبی از تنظیمات جریان چندگانه، فشار تماس فنر برگ، اجزای رسانای قلع اندود، و کاربردهای ESS صنعتی، سیستم‌های PV، بخش‌های باس ولتاژ پایین، و تاسیسات ژنراتور است. برای مهندسان و متخصصان تدارکات، انتخاب مدل صحیح باید همیشه با پارامترهای الکتریکی واقعی و الزامات ایمنی پروژه آغاز شود.

اگر یک راه حل قابل اعتماد جداسازی جریان بالا برای یک پروژه صنعتی، تجاری، PV، ESS یا ژنراتور تهیه می کنید،با ما تماس بگیریدبرای بحث در مورد رتبه جریان مورد نیاز، ولتاژ، پیکربندی، شرایط کاربرد و مشخصات فنی. Soutya می تواند به شما کمک کند تا راه حل مناسب سوئیچ چاقو را برای سیستم الکتریکی خود ارزیابی کرده و پشتیبانی حرفه ای را برای نیازهای خرید شما ارائه دهد.
