مدار شکن مینیاتوری با باز کردن خودکار

مدار شکن مینیاتوری با باز کردن خودکار که توسط چین عرضه شده است سازنده Zhejiang Soutya New Energy LLC. دارای یک مدار مینیاتوری است شکن به عنوان سوئیچ اصلی، مجهز به هوشمند فوق العاده کوچک اپراتور برق با ریزپردازنده دارای عملکردهایی برای اضافه ولتاژ، اقدامات کم ولتاژ، افت ولتاژ و تاخیر زمانی، با خودکار اتصال مجدد پس از بازیابی ولتاژ با شرایط فنی مطابقت دارد مشخصات برای قطع کننده های مدار متصل به شبکه فتوولتائیک توزیع شده: GB/T 10963.1، IEC/EN 60898-1، و Q/GDW 1972.

مشخصه

حفاظت از اتصال کوتاه
حفاظت بیش از / کمتر / از دست دادن ولتاژ
پس از بازیابی ولتاژ
ظرفیت شکست نامی 10kA
زمان بسته شدن خودکار: 7s-10s

پارامتر فنی

محیط عملیاتی

ارتفاع: ≤2000 متر؛
دسته نصب:Ⅱ、Ⅲ;
روش نصب: نصب ریل DIN عمودی تعبیه شده
درجه آلودگی: 2.

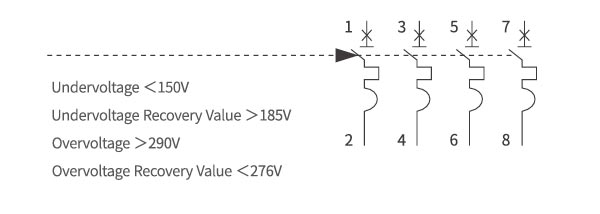

نمودار سیم کشی

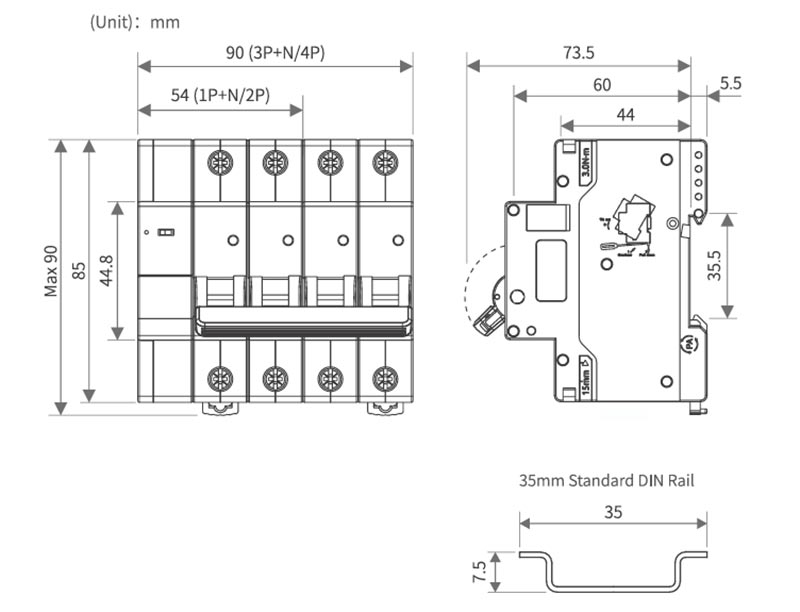

ظاهر و ابعاد نصب

سناریوهای کاربردی

1. سیستم های PV رشته ای بام و C&I

400 V/230 V، پشت بام مسکونی و تجاری تک فاز یا سه فاز آرایه ها داخل جعبه اتصال AC که بین رشته قرار دارد نصب می شود اینورتر و ابزار سنج برای اضافه بار، اتصال کوتاه و خودکار بسته شدن مجدد پس از بازیابی ولتاژ شبکه

2. خروجی AC اینورتر گرید

نصب شده توسط کارخانه های OEM اینورتر به عنوان محافظ استاندارد AC در 5-15 کیلو وات مدل های سه فاز تک فاز یا 10-30 کیلو وات؛ پوشش های ظرفیت شکست 10 کیلو آمپری جریان خطای احتمالی بالا که در تابلوی توزیع دیده می شود.

3. تابلوهای اندازه گیری انرژی پراکنده

به عنوان دستگاه جداساز/MCB اصلی در داخل "جعبه متر PV" مورد نیاز استفاده می شود استانداردهای خدمات برق دولتی-شبکه/چین جنوبی؛ سفر کم ولتاژ <150 ولت و ولتاژ بیش از 290 ولت قطع شدن خودکار را تضمین می کند هنگامی که شبکه به بیرون از پنجره ضد جزیره حرکت می کند.

4. بندر خودرو و رشته های آگریولتائیک

ستون های ترکیب کننده در فضای باز که بازنشانی دستی ناخوشایند است. چرخه 20000 عمر مکانیکی و درجه بندی -25 درجه سانتیگراد ... + 60 درجه سانتیگراد اجازه می دهد بدون تعمیر و نگهداری، فصلی عملیات

5. سیستم های ذخیره سازی مبتنی بر باتری کوچک

بهسازی های Li-ion یا LiFePO4 جفت شده با AC. شکن روی باتری-اینورتر باز می شود جریان بیش از حد جریان می یابد و هنگامی که BMS سیگنال ولتاژ طبیعی را نشان می دهد، دوباره بسته می شود تماس های مشتری

6. روشنایی خیابان و کیوسک های شارژ EV

شاخه روشنایی 32 A/40 A یا شارژر سطح 2 را از همان PV تغذیه می کند مدار؛ ردپای فشرده 1P+N یا 3P+N 54 میلی‌متر/90 میلی‌متر، محفظه گرانبها را ذخیره می‌کند فضا

7. مزرعه و مخابرات پناهگاه توزیع

محافظت در برابر ولتاژ پایین برای پمپ های موتوری یا مخابراتی را فراهم می کند پس از فروپاشی شبکه ضعیف روستایی، یکسو کننده‌ها باید خاموش شوند هنگامی که خط > 185 ولت بازیابی می شود، به طور خودکار راه اندازی مجدد می شود.

8. قابل حمل PV Skid & Rental Units

ژنراتورهای اجاره ای با راه اندازی سریع برای جشنواره ها یا سایت های ساخت و ساز. بستن مجدد پلاگین و بازی از مداخله دستی هر بار که شبکه یا سکسکه جنسی
