دستگاه محافظ 1500 ولت DC Surge Protective

دستگاه محافظ ولتاژ SYS5-40P 1500 ولت DC، عرضه شده توسط چین سازنده Zhejiang Soutya New Energy LLC، 500-1500 V DC، کلاس T2 است. SPD با حداکثر جریان تخلیه 40 کیلو آمپر و حفاظت از ولتاژ ≤5.2 کیلو ولت سطح، دارای یک قطع و وصل حرارتی ایمن و تعویض از راه دور تماس سیگنالینگ برای ادغام SCADA، مهندسی شده برای ایمنی در برابر افزایش آرایه های PV در مقیاس کاربردی، BESS کانتینری و شارژ EV پرقدرت زیرساخت.

سناریوهای کاربردی

1. مزارع خورشیدی 1500 ولت در مقیاس کاربردی

داخل کابینت DC از ایستگاه های اینورتر 3.3 مگاواتی، یک SPD در هر ورودی MPPT در برابر صاعقه مستقیم و غیر مستقیم محافظت می کند. سطح حفاظت 5.2 کیلو ولت هماهنگی عایق 6 کیلوولت را برآورده می کند، در حالی که خروجی تماس از راه دور تغذیه می شود کارخانه SCADA برای نظارت متمرکز بر نوسانات.

2. BESS کانتینری (2 تا 5 مگاوات ساعت)

در باس کلاستر باتری 1200-1500 ولت، SPD در کنار ریل نصب شده است. فیوزها؛ تماس خشک قطع حرارتی آن در PCS حلقه می شود مدار توقف اضطراری، در صورت خرابی SPD، مبدل را فورا مسدود می کند و جلوگیری از انتشار قوس

هاب های شارژ فوق سریع 3.1500 ولت ≥360 کیلو وات

هر دو کابین یکسو کننده باس 1500 ولت و کامیون تعویض باتری 1000 ولت مدار با SPD ها موازی می شود و 2 کیلوولت بر ثانیه نوسانات شیب دار جلویی را محدود می کند. کنتاکتورهای پرقدرت و حفاظت از ماژول های 1700 ولت IGBT.

4. سیستم های ردیاب Agro-PV در زمین های کوهستانی

فیدرهای موتور ردیاب (1000 ولت) به مدت طولانی در کنار رشته های 1500 ولت کار می کنند فواصل؛ SPD، نصب شده در جعبه اتصال ردیاب، از ایجاد القایی جلوگیری می کند از جفت شدن به رشته ها افزایش می یابد و از PID و جعبه ترکیبی اجتناب می کند خرابی عایق

5. پلت فرم های تقویت کننده PV فراساحل

در پانل جمع آوری 1500 ولت DC سمت بالا، پایانه های مسی با روکش نیکل با پوشش ضد نمک پاشش استفاده می شود. سیگنال راه دور از طریق تبدیل می شود فیبر نوری به مرکز کنترل خشکی، امکان افزایش زمان واقعی را فراهم می کند نظارت بر 40 کیلومتری ساحل

پارامتر فنی

توجه: SPD دسته T2 عمدتاً در کابینت های ورودی اصلی استفاده می شود سیستم های توزیع

وسیله جانبی

دستگاه جداسازی خرابی

محافظ ولتاژ مجهز به یک دستگاه حفاظت از شکست است. هنگامی که محافظ در اثر گرمای بیش از حد خراب می شود، این دستگاه می تواند به طور خودکار آن را از شبکه برق جدا کنید در حالی که یک سیگنال نشانگر هنگامی که محافظ به طور معمول کار می کند، نشانگر پنجره سبز نمایش داده می شود. پس از جداسازی شکست، پنجره قرمز نشان داده می شود.

دستگاه سیگنال از راه دور زنگ هشدار

محافظ را می توان با کنتاکت های سیگنال از راه دور تولید کرد. این دستگاه شامل مجموعه ای از کنتاکت های معمولی باز و معمولی بسته است. زمانی که محافظ به طور معمول کار می کند، تماس معمولی بسته درگیر است. اگر یک یا چند ماژول محافظ خراب شود، کنتاکت از آن جابجا می شود به طور معمول بسته به حالت عادی باز، فعال کردن تماس معمولی باز به یک سیگنال خطا ارسال کنید

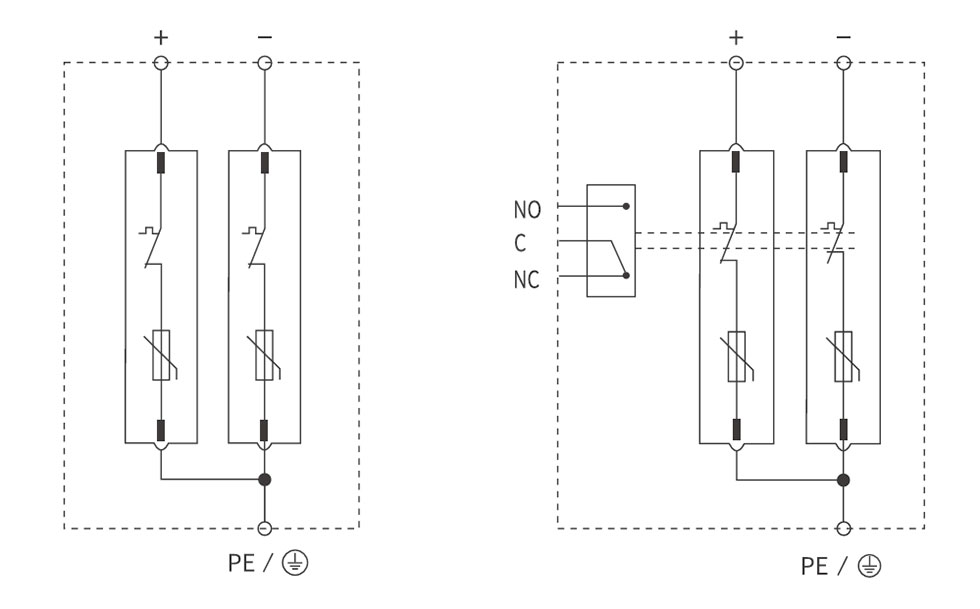

نمودار سیم کشی

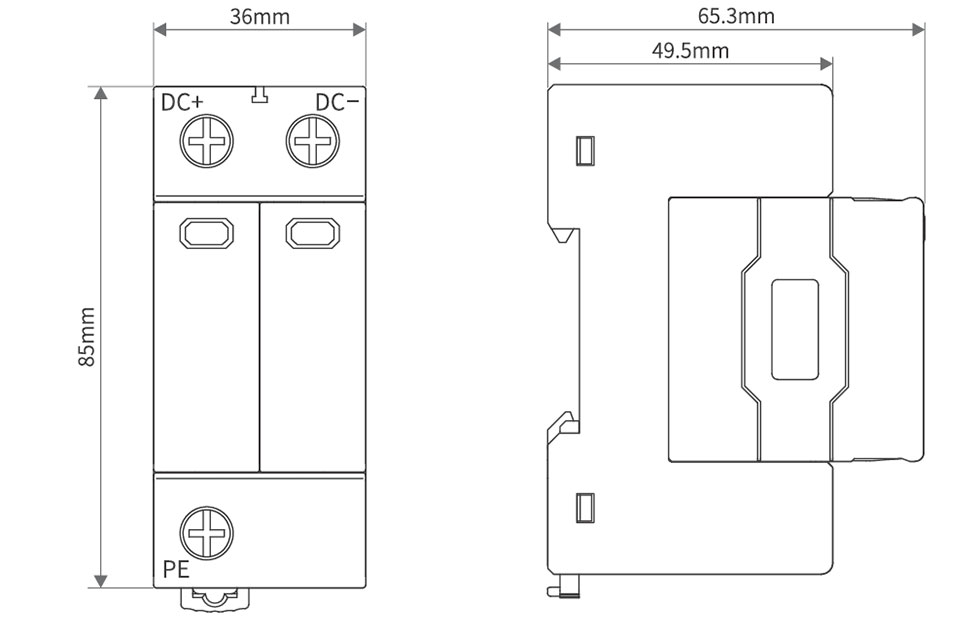

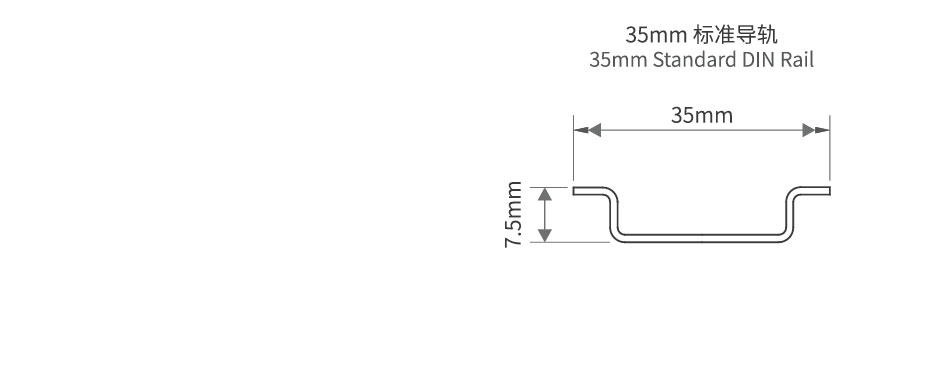

ظاهر و ابعاد نصب
