جعبه کمباین قطع کننده 1500 ولت DC خورشیدی

جعبه کمباین قطع کننده 1500 ولت خورشیدی DC، عرضه شده توسط چین سازنده Zhejiang Soutya New Energy LLC، یک واحد ترکیب کننده PV 1500 ولت DC است. دارای محفظه آلیاژ آلومینیوم و حفاظت IP66 که بالا بودن را تضمین می کند دوام و عملکرد قابل اعتماد در فضای باز دستگاه ادغام حیاتی اجزای ایمنی از جمله دستگاه های محافظ جریان DC، جداکننده های DC و a کلید عایق DC اصلی این برای ارائه انزوا جامع طراحی شده است، نشت و حفاظت از زمین در سیستم های فتوولتائیک

پارامتر فنی

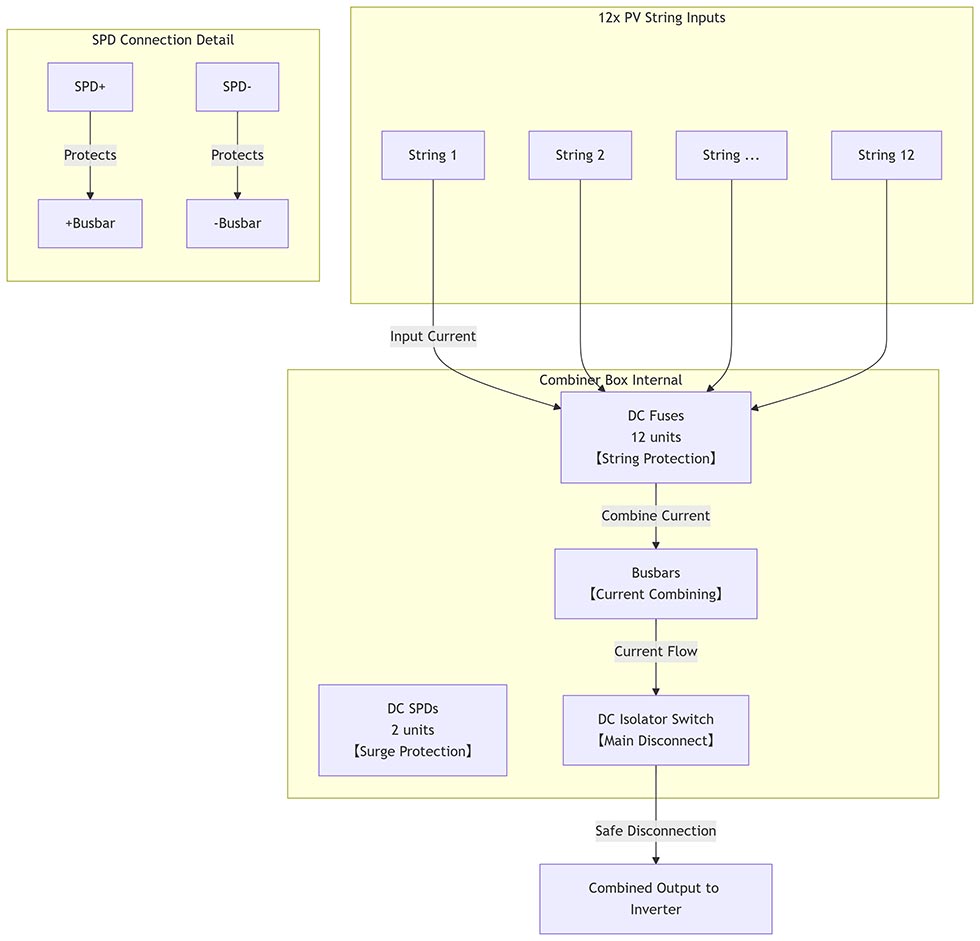

نمودار سیم کشی

سناریوهای کاربردی

1. زمینه های PV در مقیاس کاربردی - تجمع اینورتر مرکزی

جعبه 12 در 1 روی بازوهای فولادی بین ردیف های ردیاب نصب شده بر روی زمین یک دوجین رشته 1500 ولتی را در یک کابل هوم ران ادغام می کند. فیوز انفرادی دارندگان هر رشته را در برابر خطاهای جریان معکوس محافظت می کنند، در حالی که SPD های دوقلو (± و PE) نوسانات رعد و برق را در طول مسیرهای DC طولانی ایجاد می کند. اصلی جداساز چرخشی ایزولاسیون شکست مرئی را در ترکیب کننده ارائه می دهد و این امکان را فراهم می کند خدمه تعمیر و نگهداری کل باس 1500 ولت را قبل از کار روی آن قفل کنند اینورتر یا ترانسفورماتور مرکزی

2. پشت بام های تجاری بزرگ - گروه بندی رشته های چند MPPT

این دستگاه که روی سینی های بالاست در سرتاسر سقف های مسطح گسترده نصب شده است، 12 عدد را تغذیه می کند رشته ها را در یک ورودی MPPT واحد یک اینورتر 250 کیلوواتی جدا کنید. سطح رشته فیوزینگ از انتشار خطا بین آرایه ها جلوگیری می کند و جداساز می دهد برق یک نقطه قطع محلی در حین تعویض اینورتر یا اسکن IR بازرسی، از بین بردن نیاز به تعطیلی کل پشت بام.

3. تاسیسات آگروولتائیک - ترکیب کننده های ردیاب بالا

محفظه بر روی ساختارهای پیلون بالای ردیف‌های محصول آویزان شده است قدرت از ماژول های دو وجهی بالا. اسپری آبیاری بلوک های آب بندی IP66 و گرد و غبار، در حالی که SPD های دوگانه در برابر طوفان های تندری تابستانی رایج در آن محافظت می کنند دشت های روستایی سوئیچ جداساز به کشاورزان این امکان را می دهد که با خیال راحت DC را قطع کنند مدارها قبل از تنظیم شیب ردیاب یا سرویس بوم های آبیاری.

4. حیاط های ریز شبکه صنعتی - جبهه های ذخیره سازی جفت شده با DC

پایه نصب شده در لبه پورت های خودرو خورشیدی متصل به ظروف باتری، ترکیب کننده 12 رشته را در یک باس 1500 ولت DC ادغام می کند که شارژرهای PCS را تغذیه می کند. باسبارهای دارای رده 400 A دسته پیوسته ذخیره سازی چرخه شارژ/تخلیه، و ایزولاتور در صورت یکپارچه شدن، خاموشی اضطراری را برای آتش نشانان فراهم می کند با سیستم تشخیص خطای قوس ریز شبکه.

5. نیروگاه‌های خورشیدی بیابانی دورافتاده - قطب‌های سخت محیطی رشته‌ای طولانی

این جعبه که روی لنت های بتنی در میان آرایه های بیابانی ثابت شده است، در دمای 55 درجه سانتیگراد محیط را تحمل می کند و شن و ماسه باد. SPD های دوقلو در برابر صاعقه های دور محافظت می کنند بر روی کیلومتر کابل کشی DC، در حالی که جداکننده اصلی امکان شب را فراهم می کند قفل شدن بدون قرار گرفتن در معرض اینورتر، تضمین حداقل خرابی در طول ماژول تمیز کردن یا تعویض موتور ردیاب.
