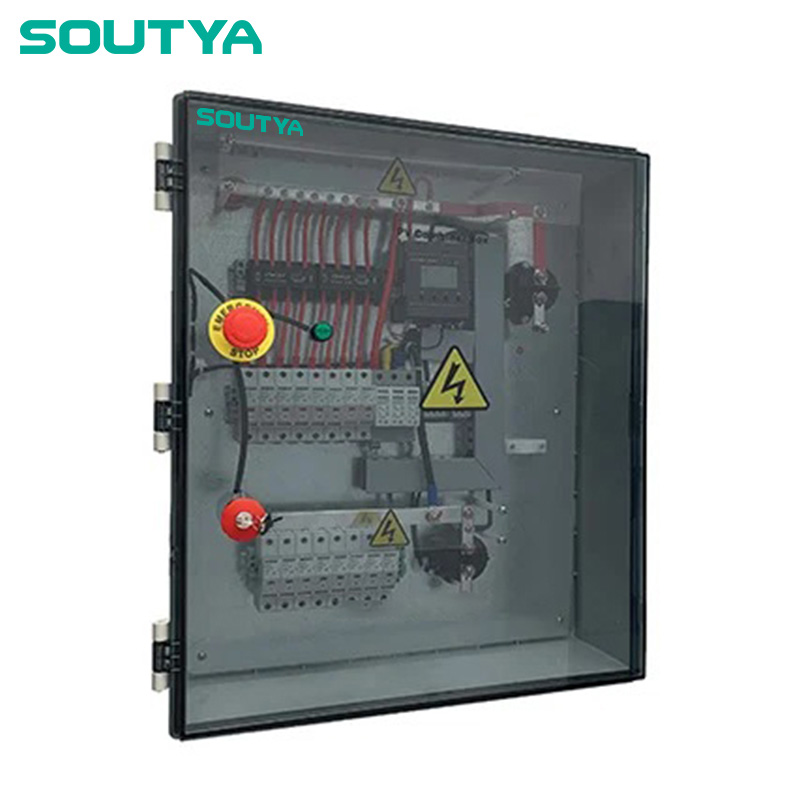

جعبه ترکیبی تک فاز DC+AC 600 ولت 1000 ولت جعبه صنعتی 2 در 2 خروجی

جعبه ترکیبی تک فاز DC+AC چیست؟

یک جعبه ترکیب کننده چندین رشته خورشیدی یا منبع برق را در یک خروجی واحد ادغام می کند، سیم کشی را ساده کرده و ایمنی را بهبود می بخشد. این مدل Soutya هر دو DC (از پنل های خورشیدی) و AC (از اینورتر یا شبکه) را در یک محفظه واحد کنترل می کند. تا 600 ولت DC و 1000 ولت متناوب را با دو ورودی و دو خروجی پشتیبانی می کند که برای سیستم های خورشیدی کوچک تا متوسط ​​یا مدارهای پشتیبان صنعتی مناسب است.

این واحد دارای دستگاه‌های محافظ برق (SPD) برای هر دو طرف DC و AC، حفاظت از اضافه بار حرارتی و یک محفظه قابل قفل است. کاربردهای معمولی شامل آرایه های PV روی پشت بام، قایق های خورشیدی تجاری و سیستم های هیبریدی خارج از شبکه است که در آن فضا محدود است و هزینه آن اهمیت دارد.

چرا مدل Soutya 2 In 2 Out را انتخاب کنید؟

بسیاری از جعبه های ترکیبی تک منظوره (فقط DC) یا حجیم هستند. این محصول سه مشکل رایج را حل می کند:

• محدودیت های فضا:حفاظت DC و AC را در یک جعبه ترکیب می کند و تعداد محفظه را تا 50٪ کاهش می دهد.
• تطبیق پذیری ولتاژ:دارای امتیاز برای 600 ولت DC و 1000 ولت AC، که اکثر سیستم های مسکونی و تجاری سبک را پوشش می دهد.
• قابلیت اطمینان:ساخته شده با مواد صنعتی و تست شده بر اساس استانداردهای UL/IEC.

در مقایسه با جعبه های ترکیب کننده DC استاندارد با محفظه های AC جداگانه، این واحد هزینه های نصب و راه اندازی و مواد را تقریباً 30٪ کاهش می دهد. همچنین تعمیر و نگهداری را ساده می کند: تکنسین ها به جای دو جعبه به یک جعبه دسترسی دارند.

نکات مهم فنی

• پیکربندی:2 ورودی (DC+AC) تا 2 خروجی تک فاز.
• رتبه های ولتاژ:600 ولت DC حداکثر، 1000 ولت AC حداکثر.
• حفاظت در برابر ولتاژ:SPD های یکپارچه بر اساس IEC 61643-11 (نوع 2 برای AC، نوع 2 برای DC).
• محوطه:IP65، قابل قفل شدن، پلی کربنات یا فلز مقاوم در برابر UV.
• گواهینامه ها:مطابق با IEC 62548 (طراحی آرایه PV) و UL 1699B (حفاظت در برابر خطای قوس DC در صورت لزوم).

این مشخصات عملکرد ایمن در محیط های بیرونی و سازگاری با تجهیزات استاندارد خورشیدی را تضمین می کند.

سوالات پرسیده شده

نتیجه گیری

جعبه ترکیبی تک فاز DC+AC Soutya 600V 1000V 2 In 2 Out Industrial Box یک راه حل عملی برای تاسیسات خورشیدی فشرده که نیاز به حفاظت DC و AC در یک محفظه دارند ارائه می دهد. پیچیدگی نصب را کاهش می دهد، فضا را ذخیره می کند و استانداردهای بین المللی را برآورده می کند. برای یکپارچه‌سازان سیستم که به دنبال ساده‌سازی پروژه‌های با توان متوسط ​​هستند، این جعبه یک گزینه قابل اعتماد و مقرون‌به‌صرفه ارائه می‌کند.

مراجع

• IEC 62548:2016 - آرایه های فتوولتائیک (PV) - الزامات طراحی.
• IEC 61643-11:2011 – دستگاه های حفاظتی ولتاژ پایین – قسمت 11: SPD های متصل به سیستم های قدرت ولتاژ پایین.
• UL 1699B: 2018 - حفاظت مدار قوس الکتریکی DC فتوولتائیک (PV).
