نگهدارنده فیوز 1500 ولت DC

نگهدارنده فیوز SYF5-50P DC 1500V عرضه شده توسط سازنده چینی Zhejiang Soutya New Energy LLC، یک دستگاه حفاظتی اختصاصی در برابر جریان بیش از حد است که معمولاً در جعبه‌های ترکیبی رشته‌ای پشت بام‌های تجاری بزرگ‌تر، کشاورزی-گلخانه‌ها یا نیروگاه‌های PV روی زمین نصب شده در مقیاس متوسط با توان 30 تا 50 کیلووات نصب می‌شود.
ویژگی های کلیدی
نشانگر نور، وضعیت سیم فیوز را به وضوح می دانید.
دستگیره را باز کنید، می توان آن را به سمت بالا کشید، تعویض سیم فیوز آسان تر است.
پرچ به علاوه جوش اولتراسونیک جامد تر، سیم کشی تقسیم نمی شود.
کاربرد در جعبه ترکیب کننده PV.

ارسال استعلام

توضیحات محصول

نگهدارنده فیوز SYF5-50P DC 1500V، حامل ایمنی فتوولتائیک 50 A عرضه شده توسط سازنده چینی Zhejiang Soutya New Energy LLC - یک واحد حفاظتی پانل ساخته شده با پلی کربنات مقاوم در برابر اشعه ماوراء بنفش محفظه و آب بندی با درجه IP65 برای عملکرد طولانی مدت در فضای باز. این نگهدارنده یک عنصر فیوز 10 × 38 میلی متر gPV (کلی 2.2 × 13.2 سانتی متر) را قفل می کند و رفع خطا با ظرفیت شکست 25 کیلو آمپری با شکست مرئی را ارائه می دهد نشان‌دهنده و ایمنی نگهداری، در حالی که سیم‌کشی کارخانه مثبت، منفی است و پایانه های پلی اتیلن تداوم زمین قابل اعتماد را تضمین می کنند. مهندسی شده برای زیر آرایه های PV تک یا چند رشته ای، جریان اضافی ضروری را فراهم می کند جداسازی و پیوند برابر پتانسیل

پارامتر فنی

مدل	SYF5-50P
تعداد قطب ها	1P
طبق استاندارد	IEC60269
ولتاژ کاری نامی Ue V DC	1500 ولت DC
جریان نامی در A	2-50A
ظرفیت شکست kA	20kA/25kA
سطح حفاظت	IP20
سیم کشی mm²	1-16 میلی متر مربع
محدوده دمای عملیاتی	-50℃~+90℃
ارتفاع	≤2000 متر
رطوبت نسبی	+20 درجه سانتیگراد، ≤90٪
	+30 درجه سانتیگراد، ≤80٪
	+40 درجه سانتیگراد، ≤70٪
محیط نصب	بدون لرزش و شوک قابل توجه
دسته نصب	کلاس III

سناریوهای کاربردی

1. جعبه های ترکیب کننده PV در مقیاس کاربردی

1 رشته 500 ولت DC از ماژول های 182/210 میلی متر تا 50 آمپر؛ فیوز 10.3 × 85 میلی متر اجازه دهید 28-40 A در هر رشته، کاهش تعداد جعبه ها در بلوک های 2.5 مگاواتی.

2. پشت بام های بزرگ تجاری / صنعتی ≥ 30 کیلو وات

اینورترهای سه فاز 50 کیلووات تا 110 کیلووات با MPPT 1300-1500 ولت از 25 بهره می برند. ظرفیت شکست kA و شکاف تماس 1 میلی متر برای خاموش شدن قوس قابل اعتماد.

3. سیستم های ذخیره انرژی باتری کانتینری (BESS)

1 رک باتری 200–1 500 ولت DC تا 2.5 مگاوات ساعت؛ امتیاز 50 A از هر قفسه محافظت می کند در حالی که Icu 25 کیلو آمپری جریان اتصال کوتاه کامل باتری را کنترل می کند.

ایستگاه های شارژ سریع 4.150 کیلووات تا 400 کیلووات DC

از گذرگاه 1000-1500 ولت DC بین پشته یکسو کننده و توزیع کننده محافظت می کند. جداکننده فیوز امکان خروج ایمن در حین تعمیر و نگهداری بدون بسته شدن را فراهم می کند کل بانک شارژر را پایین بیاورید.

5. PV + ذخیره سازی هاب شارژ EV

استفاده دوگانه در همان باس 1500 ولت: یک جداکننده فیوز در هر رشته ورودی PV و دیگری در هر قفسه باتری، لوازم یدکی و تدارکات را ساده می کند.

6. گیاهان PV بیابانی یا شناور

محدوده عملیاتی 50- تا 90+ درجه سانتیگراد و پایانه های ایمن برای انگشتان IP20 مقاوم هستند محیط های خشن در فضای باز یا با رطوبت بالا؛ المنت فیوز 85 میلی متری بالاتر می دهد برای کابل کشی طولانی راه نمی افتم.

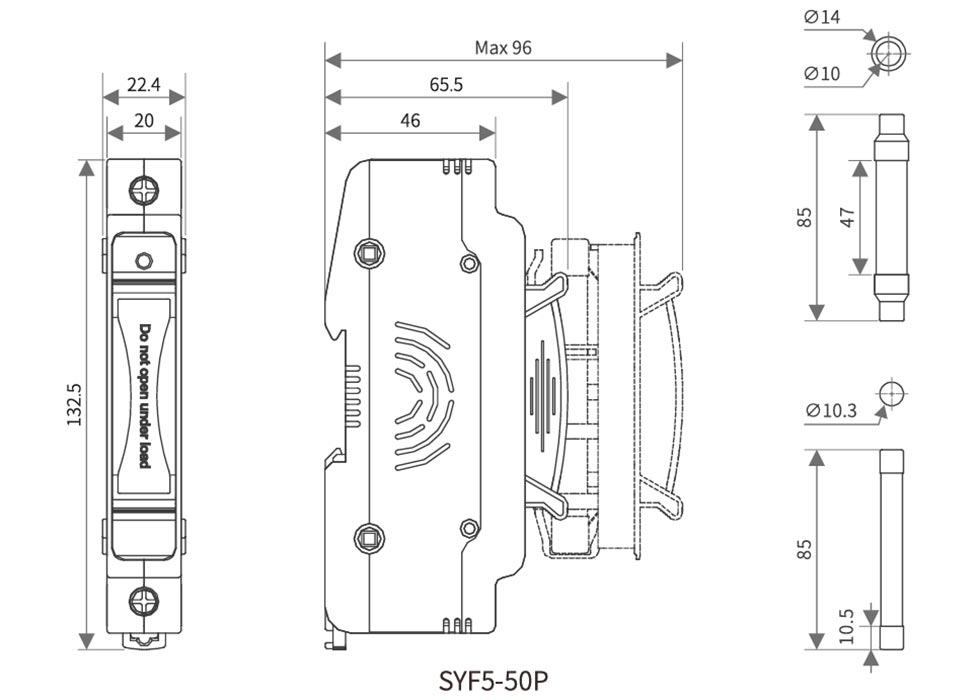

ظاهر و ابعاد نصب

DC 1500V Fuse Holder

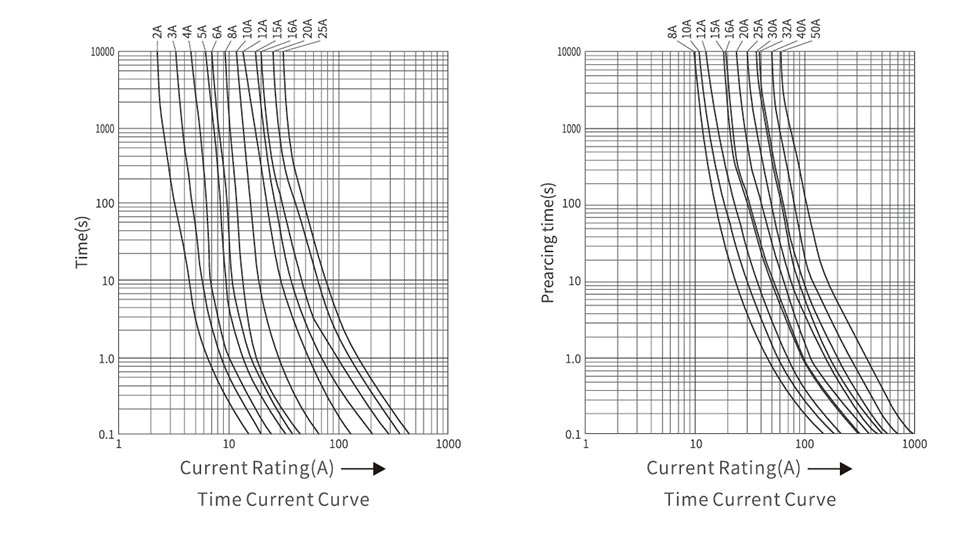

نمودار سیم کشی DC

DC 1500V Fuse Holder

اندازه هسته فیوز (میلی متر)	جریان نامی (A)	ولتاژ نامی (V)	از دست دادن قدرت		انتگرال ژول
			از دست دادن قدرت		انتگرال ژول
			0.7 اینچ (W)	1.01n (W)	ژول جلو قوس انتگرال P't(A²s)	کل ذوب ژول انتگرال I²t (A²s)
			0.7 اینچ (W)	1.01n (W)	ژول جلو قوس انتگرال P't(A²s)	کل ذوب ژول انتگرال I²t (A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14*85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14*85	50	1500	7.25	13.65	155	920
