نگهدارنده فیوز 1000 ولت DC

نگهدارنده فیوز SYF5-DC 1000 ولت از Soutya محافظت قابل اعتمادی را با گواهینامه CE ارائه می دهد. امروز برای قیمت رقابتی با ما تماس بگیرید!، ارائه شده توسط سازنده مستقر در چین Zhejiang Soutya New Energy LLC، حفاظت 1000 ولت DC، 2-32 A با ظرفیت شکست 20 کیلو آمپر برای جعبه ترکیب کننده خورشیدی ارائه می دهد.
ویژگی های کلیدی
نشانگر نور، وضعیت سیم فیوز را به وضوح می دانید.
دستگیره را باز کنید، می توان آن را به سمت بالا کشید، تعویض سیم فیوز آسان تر است.
پرچ به علاوه جوش اولتراسونیک جامد تر، سیم کشی تقسیم نمی شود.
کاربرد در جعبه ترکیب کننده PV.

ارسال استعلام

توضیحات محصول

نگهدارنده فیوز 1000 ولت SYF5-3DC از Soutya محافظت قابل اعتمادی را با گواهی CE ارائه می دهد. برای قیمت رقابتی همین امروز با ما تماس بگیرید! از سازنده چینی Zhejiang Soutya New Energy LLC یک دستگاه قطع کننده 1000 ولت DC، 2-32 A، 20 کیلو آمپر برای PV مسکونی 3-15 کیلووات است. جعبه ترکیبی .

مشخصه

پوسته فیوز سری SYF5 از مواد PA66 با نقطه ذوب بالا ساخته شده است امن تر و قابل اعتماد تر
هسته ذوب پذیر یک مذاب با مقطع متغیر است که از ورق نقره خالص ساخته شده است محصور شده در یک لوله ذوب ساخته شده از چینی با استحکام بالا. ذوب شدن لوله با شن و ماسه کوارتز با خلوص بالا تحت درمان شیمیایی و مخصوص پر شده است با مواد شیمیایی به عنوان رسانه خاموش کننده قوس برخورد می شود. دو سر مذاب هستند محکم به کلاهک های انتهایی با جوش نقطه ای متصل می شود.

سناریوهای کاربردی

1. PV پشت بام مسکونی (3-15 کیلو وات)

مناسب باکس های رشته ای 1000 ولت DC برای تک فاز 5-10 کیلووات یا سه فاز 10-15 کیلووات سیستم ها؛ فیوزهای 10.3 × 38 میلی‌متری با فیوزهای رشته‌ای 6 تا 25 A مطابقت دارند.

2. کیت های خورشیدی در کانکس کوچک و بالکن

درجه بندی 1000 ولت 2 تا 4 رشته از ماژول های 450 وات را پوشش می دهد. جداساز فشرده 1P موجب صرفه جویی در مصرف می شود فضای داخل محفظه های پلاستیکی IP65 که در زیر ماژول ها نصب شده است.

3. مدارهای اینورتر-باتری هیبریدی خانگی

جداسازی پشته های باتری 48 ولتی/51.2 ولتی تا گذرگاه 600 تا 800 ولت DC داخل واحدهای هیبریدی 5-10 کیلووات؛ شکستن 20 کیلو آمپری خطاهای کوتاه باتری را کنترل می کند.

4. شارژرهای AC خانگی EV (7 تا 11 کیلو وات)

هنگامی که شارژرها از گذرگاه داخلی 800 ولت DC PFC استفاده می کنند، SYF5-32P تعمیر و نگهداری را فراهم می کند جداسازی قبل از خازن پیوند DC.

5. روشنایی DC کم مصرف / میکرو شبکه های باغ

حفاظت از باغ 380 V/750 V DC یا اتوبوس نور خیابانی که توسط قطب های PV کوچک تغذیه می شود. محفظه PA66 در هوای آزاد 40- تا 90 درجه سانتیگراد را تحمل می کند.

پارامتر فنی

مدل	SYF5-32P
تعداد قطب ها	1P
طبق استاندارد	IEC60269-1 IEC60269-6


ولتاژ کاری نامی Ue VDC	1000VDC
جریان نامی در A	2-32A
ظرفیت شکست kA	20 کیلو آمپر
سطح حفاظت	IP20
سیم کشی Mm²	1-10 میلی متر مربع
محدوده دمای عملیاتی	-40℃~+90℃

ارتفاع	≤2000 متر
رطوبت نسبی	+20 درجه سانتیگراد، ≤90٪ +30 درجه سانتیگراد، ≤80٪ +40 درجه سانتیگراد، ≤70٪

محیط نصب	بدون لرزش و شوک قابل توجه

دسته نصب	کلاس III

ظاهر و ابعاد نصب

DC 1000V Fuse Holder

نمودار سیم کشی DC

DC 1000V Fuse Holder

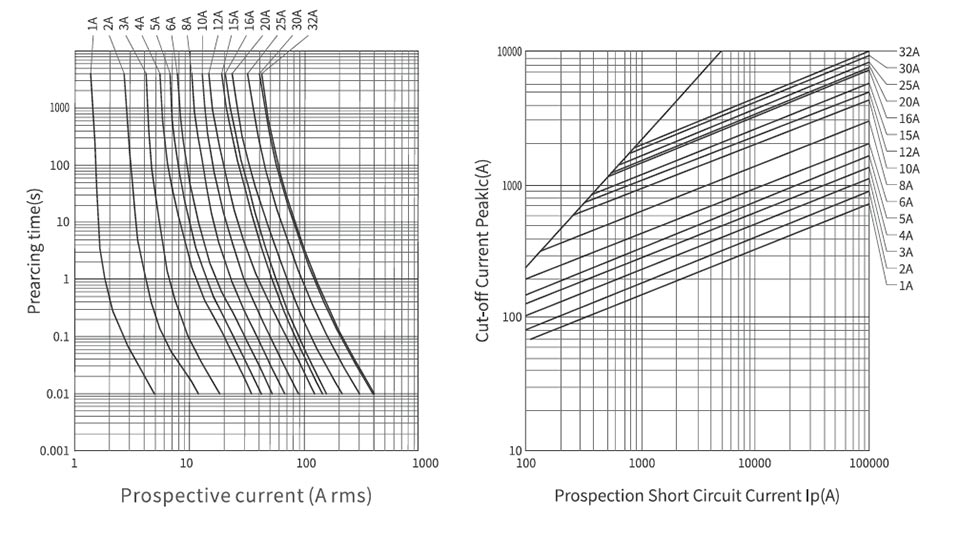

اندازه هسته فیوز (میلی متر)	جریان نامی (A)	ولتاژ نامی (V)	از دست دادن قدرت		انتگرال ژول
			از دست دادن قدرت		انتگرال ژول
			0.7 اینچ (W)	1.01n (W)	ژول جلو قوس انتگرال P't(A²s)	کل ذوب ژول انتگرال I²t (A²s)
			0.7 اینچ (W)	1.01n (W)	ژول جلو قوس انتگرال P't(A²s)	کل ذوب ژول انتگرال I²t (A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14*85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14*85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
