سوئیچ جداساز DC خارجی

سوئیچ جداکننده DC خارجی SYDSE-32 که توسط سازنده چینی Zhejiang Soutya New Energy LLC عرضه می شود، ایزولاسیون ایمن برای مدارهای DC 300-1500 V تا 32 A در تاسیسات فتوولتائیک، ذخیره انرژی و شارژ EV ارائه می کند.
▶ سطح حفاظت کلی دستگاه IP66 است.
▶ تماس چرخشی با طراحی خود تمیز شونده، دارای طول عمر طولانی.
▶ اتصالات MC4 سیم کشی را راحت تر می کند.
▶ در سمت DC سیستم های فتوولتائیک توزیع شده اعمال می شود

ارسال استعلام

توضیحات محصول

سوئیچ جداکننده DC خارجی SYDSE-32، عرضه شده توسط سازنده مستقر در چین Zhejiang Soutya New Energy LLC، 300-1500 V DC، 32 A غیر قطبی است. سوئیچ چرخشی دارای شکاف تماسی 8 میلی متری و چرخش دو بریک مخاطبین برای انقراض سریع قوس. برای کتابچه راهنمای قابل اعتماد مهندسی شده است جداسازی در جعبه های ترکیب کننده PV، رشته های باتری و سیستم های ذخیره انرژی.

مشخصه

غیر قطبی
حفاظت IP66
قوس کوتاه
مواد بازدارنده شعله
تماس چرخشی با طراحی خود تمیز شونده

سناریوهای کاربردی

1. جعبه های ترکیب کننده رشته PV

جداساز که بین رشته های ورودی و گذرگاه DC نصب شده است نصب کنندگان یک نقطه شکست قابل قفل قابل مشاهده برای نگهداری ایمن رشته یا خاموش شدن سریع در شرایط خطا

2. قفسه های ذخیره انرژی باتری

قرار گرفتن روی دو پایه مثبت و منفی هر خوشه، به تکنسین ها اجازه می دهد برای جداسازی تک تک قفسه‌های باتری بدون خاموش کردن کل بانک، پشتیبانی از پروتکل های سرویس هات سواپ و ایمنی آتش نشانی.

3. اسکید ESS کانتینری

IP66 به عنوان قطع کننده DC دستی روی دیوار خارجی اسکیت استفاده می شود محفظه در برابر شستشو و گرد و غبار مقاومت می کند در حالی که فاصله تماس 8 میلی متری با آن روبرو می شود الزامات جداسازی 1500 ولت برای NEC 690.35 و IEC 60364-5-53.

کابینت های شارژ سریع 4.EV

طراحی غیر قطبی و دو جهته به طور ایمن جریان 800-1000 ولت DC را قطع می کند. ارتباط بین ماژول شارژر و بسته باتری، امکان توقف اضطراری یا تعویض ماژول بدون آسیب قوس

5. اینورترهای تجاری پشت بام

دستگیره چرخشی که مستقیماً در زیر اینورتر نصب شده است، می تواند قفل شود موقعیت OFF برای قفل کردن/برچسب کردن در حین تعویض اینورتر یا سرویس دهی با گسل قوس، نیاز به صعود به ترکیب کننده لبه سقف را از بین می برد جعبه

پارامتر فنی

شماره مدل		SYDSC-32
ولتاژ عایق نامی	وی دی سی	1500
جریان گرمایش معمولی	A	32
ولتاژ مقاومت در برابر ضربه نامی	وی دی سی	8000
جریان مقاومت کوتاه مدت دارای رتبه Icw	A	780
قابلیت اتصال کوتاه رتبه بندی شده	A	1200
مقاومت تماسی	mΩ	≤3
مقاومت عایق	mΩ	≥50
حداکثر مساحت کابل (شامل جامپر)
تک سیم یا استاندارد	میلی متر مربع	4-10
گشتاور
ترمینال سیم کشی سوئیچ ماژول M4 گشتاور سفت کردن پیچ		1.2-1.8
موقعیت دستگیره سوئیچ		12:00 روشن، 9:00 خاموش
عمر مکانیکی		10000
عمر الکتریکی، فرکانس کاری		300 بار / 200 بار / ساعت
عمر الکتریکی، فرکانس کاری		300 بار / 200 بار / ساعت
قطب های DC		2، 4
فاصله تماس (فاصله قطبی)	میلی متر	8
دمای عملیاتی	℃	-40 تا 85+
دمای ذخیره سازی	℃	-40 تا 85+
سطح آلودگی		3
کلاس اضافه ولتاژ		Ⅲ
درجه IP با جعبه ضد آب		IP66 NW

پارامترهای سیم کشی

مدل	رشته	قطب	(دسته استفاده)DC-PV1DC-PV2IEC/EN60947GB/T14048.3
			300 ولت		600 ولت		800 ولت		1000 ولت		1500 ولت
			PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2
SYDSE-32/2/32	1	2	32	32	32	32	32	16	16	9	13	9
SYDSE-32/4/32	2	4	32	32	32	32	32	16	16	9	13	9
SYDSE-32/4S/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSE-32/4B/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSE-32/4T/32	1	4	32	32	32	32	32	32	32	32	32	32

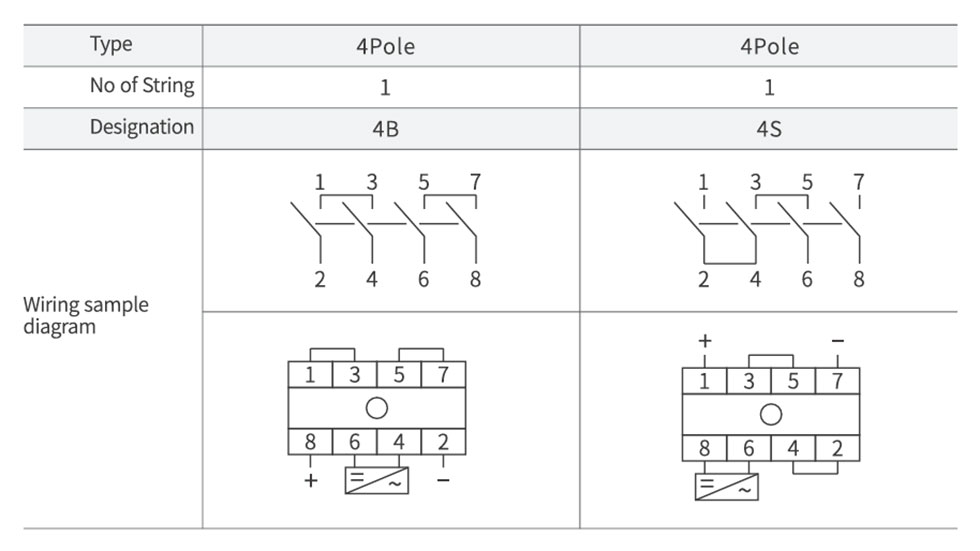

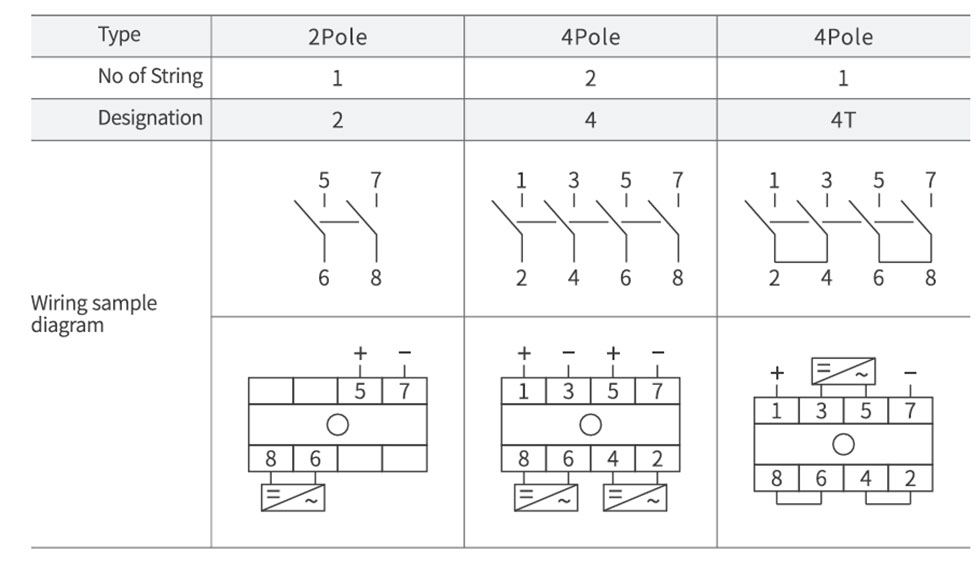

نمودار وایرنگ

External DC Isolator Switch

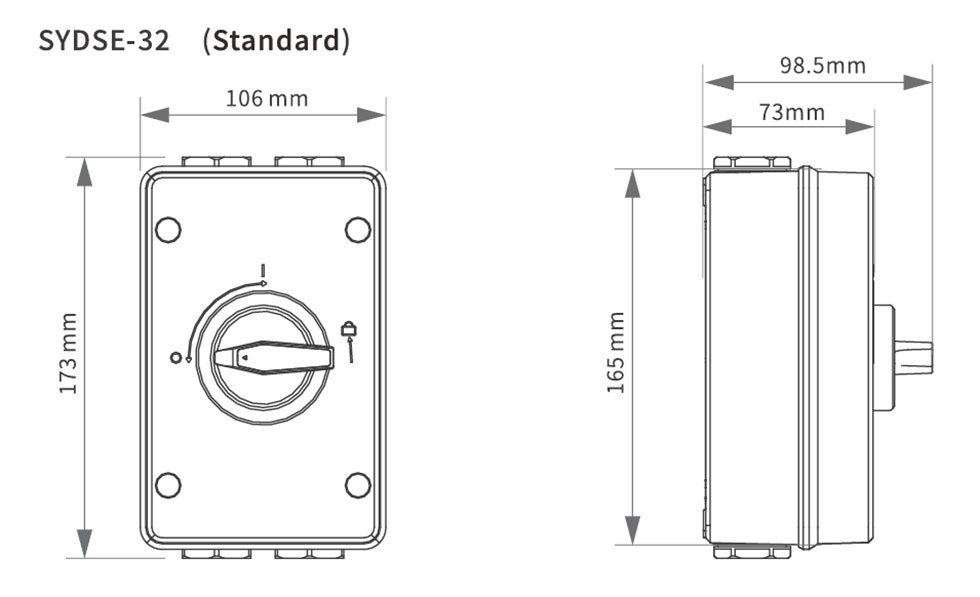

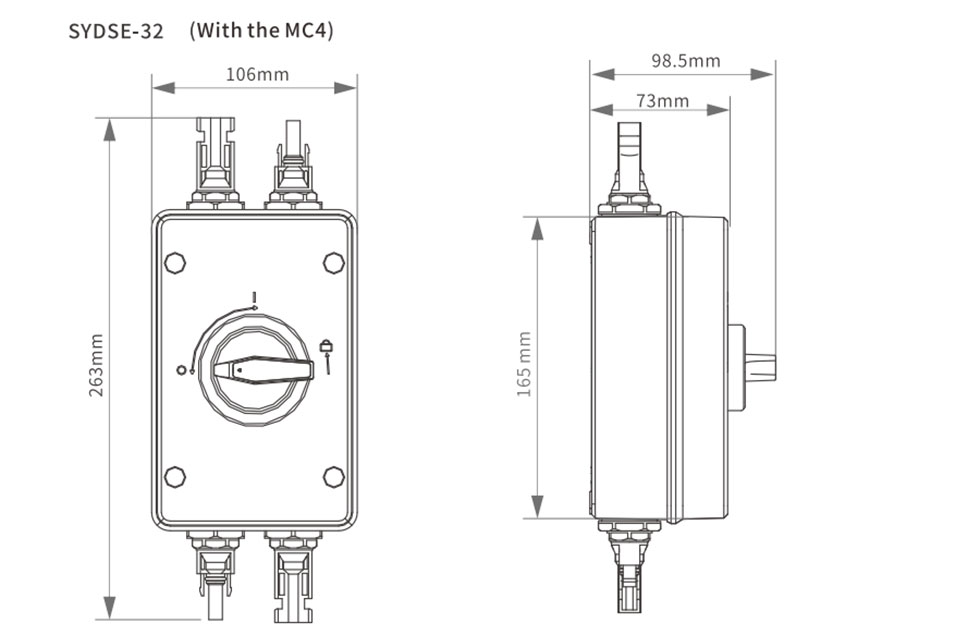

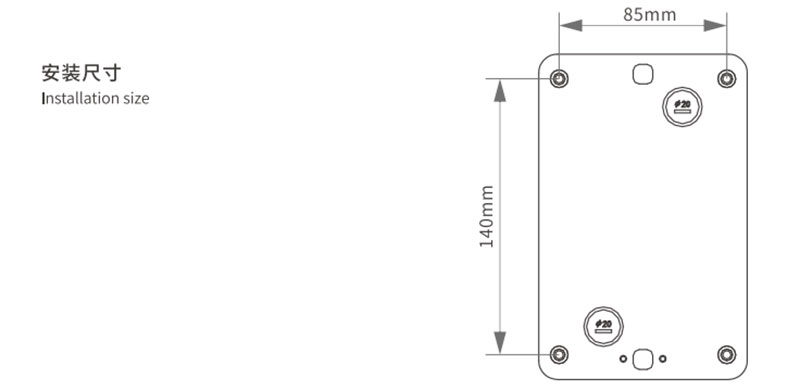

ظاهر و ابعاد نصب

External DC Isolator Switch

Zhejiang Soutya New Energy LLC
