مدار شکن مینیاتوری DC

مدار شکن مینیاتوری DC SYB5-80، عرضه شده توسط سازنده چینی Zhejiang Soutya New Energy LLC، از مدارهای AC 230/400 ولت و DC 300 تا 1200 ولت محافظت می کند.
ویژگی های کلیدی
▶ مشترک برای AC و DC (AC230/400V، DC300~1200V)
▶ بدون تمایز قطب مثبت یا منفی، حفاظت دو طرفه، نصب آسان تر.
▶ قوس کوتاه شکستن زیاد، ایمنی بالاتر.

ارسال استعلام

توضیحات محصول

قطع کننده مدار مینیاتوری SYB5-80 DC، عرضه شده توسط چین سازنده Zhejiang Soutya New Energy LLC، یک ولتاژ 300-1200 ولت DC و 230/400 است. قطع کننده مینیاتوری دو جهته و غیر قطبی V AC، با AC 10 KA / ظرفیت شکست 6KA DC، طراحی شده برای حفاظت از ولتاژ بالا در PV سیستم‌ها، سیستم‌های ذخیره انرژی باتری (BESS) و خودروهای الکتریکی تجهیزات شارژ

مشخصه

حفاظت از اتصال کوتاه، حفاظت از اضافه بار
ظرفیت شکست نهایی: 10 KA AC / 6KA DC
حفاظت غیر قطبی، دو طرفه
قوس کوتاه
مواد بازدارنده شعله

سناریوهای کاربردی

1. جعبه های ترکیبی PV مسکونی و تجاری

از ورودی‌های رشته‌ای 300-1200 ولت DC و خروجی‌های اینورتر 230 ولت/400 ولت AC محافظت می‌کند. عرض تک قطبی چگالی را در محفظه های کوچک دو برابر می کند.

2. اینورترهای هیبریدی باتری PV

بریکر دو طرفه و غیر پلاریزه روی دسته های باس باتری 300 تا 1200 ولت DC جریان شارژ و تخلیه بدون سیم کشی مجدد

3. شارژرهای DC EV کوچک (≤ 20 کیلو وات)

حفاظت باس خروجی 600–1200 ولت DC؛ شکستن 6 کیلو آمپر باعث پاک شدن خطاهای قوس می شود رویدادهای plug-in/out.

4. رک های DC مخابرات و مرکز داده

ترکیبات قطب محافظت از سرور 48 V/240 V/380 V یا انشعابات UPS تا 1200 ولت DC; پایه ریلی DIN باعث صرفه جویی در فضای کابینت می شود.

5. ریزشبکه های DC ولتاژ پایین

توزیع 380-1200 ولت DC برای روشنایی LED، فن ها یا پمپ ها. منحنی های B/C/D مطابقت با ویژگی های مختلف بار.

6. سایت های خشن یا با ارتفاع بالا

-30 درجه سانتی گراد تا +70 درجه سانتی گراد، بدون کاهش تا 2000 متر، مناسب محفظه های IP66 برای اسکله‌های اتومبیل، نیروگاه‌های agrivoltaic و روی پشت بام.

پارامتر فنی

مدل		SGB5-80

قطب		1P	2P	3P	4P
ولتاژ کاری نامی Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
حداکثر جریان فریم		80A
دارای رتبه فعلی		6A، 10A، 16A، 20A، 25A، 32A، 40A، 50A، 63A، 80A
رابط کاربری ولتاژ عایق نامی		690VAC
		600V DC 900VDC 1200VDC
ولتاژ مقاومت در برابر ضربه نامی Uimp		8 کیلو ولت

ویژگی های تردد		B/C/D
نوع پرتاب		حرارتی- مغناطیسی
ICS ظرفیت شکست عملیاتی lcs		7.5kA(AC)6kA(DC)
ظرفیت شکست نهایی Icu lcu		10kA(AC)6kA(DC)
زندگی الکتریکی
مقدار متوسط واقعی		میانگین 4000 بار (AC) 1000 بار (DC)

مقدار مشخص شده استاندارد		1500 بار (AC) 300 بار (DC)

زندگی مکانیکی
مقدار متوسط واقعی		≥15000 بار
مقدار مشخص شده استاندارد		8500 بار (AC) 9700 بار (DC)

دسته اضافه ولتاژ		Ⅲ
درجه آلودگی		3
سطح حفاظت		IP40؛ پایانه IP20
مقاومت در برابر رطوبت و حرارت		دسته 2
رطوبت نسبی		≤95%
مقاومت در برابر لرزش		پایه IEC60068-2-6
پارامترهای مقاومت در برابر ضربه مکانیکی		پایه IEC60068-2-27

ظرفیت سیم کشی		25 ~ 35 میلی متر مربع
گشتاور سیم کشی		3.0 نیوتن متر
دمای محیط عملیاتی		-30℃~+70℃
دمای محیط ذخیره سازی		-40℃~+85℃
روش نصب		DIN35
ارتفاع		≤2000 متر
وزن		0.13 کیلوگرم / قطب
بعد	طول	85 میلی متر
	عرض	18 میلی متر	36 میلی متر	54 میلی متر	72 میلی متر
	ارتفاع	حداکثر 78 میلی متر
بسته	عدد/جعبه	12	6	4	3
	جعبه / کارتن	10
	کارتن / پالت	80
ذخیره سازی		محصول باید در انباری با تهویه مناسب نگهداری شود رطوبت نسبی بیش از 80٪ و دمای محیط باید بین -40 ℃ و 80+ باشد. علاوه بر این، نباید وجود داشته باشد گازهای اسیدی، قلیایی یا خورنده وجود دارد.

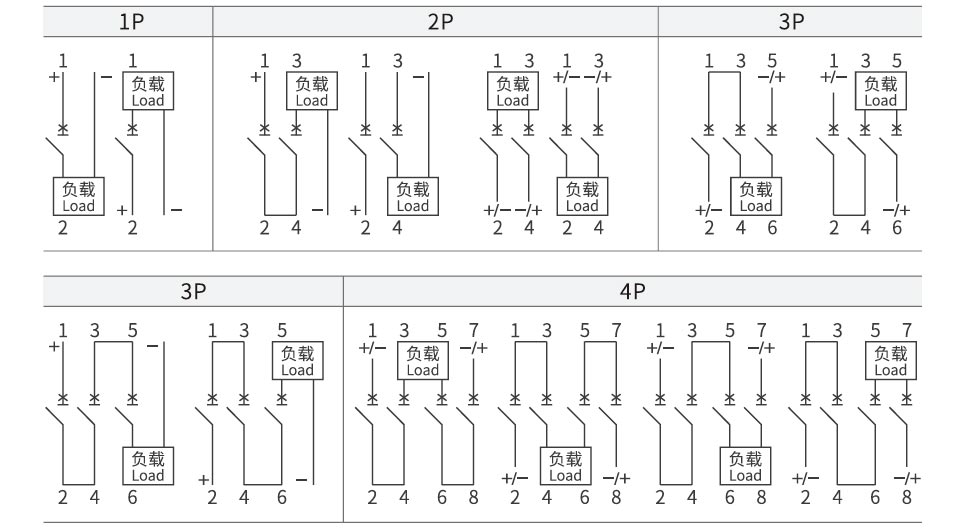

نمودار سیم کشی DC

DC Miniature Circuit Breaker

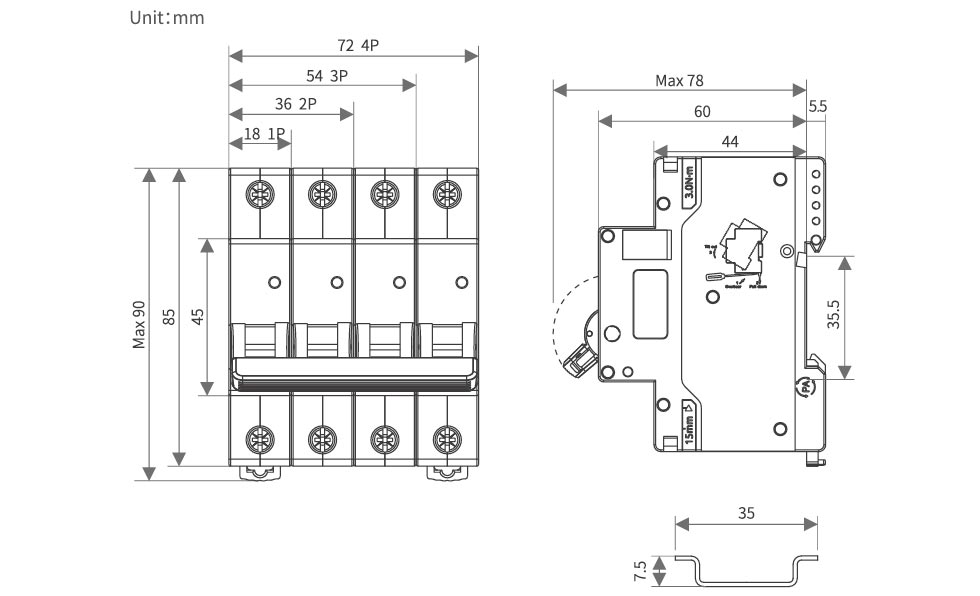

ظاهر و ابعاد نصب

DC Miniature Circuit Breaker

عامل کاهش دهنده

جدول ضریب کاهش دما

دما	-30 درجه سانتیگراد	-25 درجه سانتیگراد	-20 درجه سانتیگراد	-15 درجه سانتیگراد	-10 درجه سانتیگراد	-5 درجه سانتیگراد	0℃	5℃	10 ℃	15 درجه سانتیگراد
ضریب جریان عملیاتی نامی	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


دما	20 درجه سانتیگراد	25 درجه سانتیگراد	30 درجه سانتیگراد	40 درجه سانتیگراد	45 درجه سانتیگراد	50 درجه سانتیگراد	55 درجه سانتی گراد	60 درجه سانتیگراد	65 درجه سانتی گراد	70 درجه سانتیگراد
ضریب جریان عملیاتی نامی	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

جدول ضریب کاهش ارتفاع

ارتفاع / متر	2000	3000	4000	5000
ضریب جریان کار رتبه بندی شده	1	0.96	0.91	0.86
ضریب ولتاژ کاری نامی	1	1	1	1
ضریب ولتاژ تحمل فرکانس توان نامی	1	0.9	0.82	0.71
ضریب ولتاژ مقاومت در برابر ضربه	1	0.9	0.82	0.71
ظرفیت قطعه اتصال کوتاه محدود و عمر الکتریکی ضریب	1	0.82	0.7	0.6
ظرفیت قطعه اتصال کوتاه محدود و عمر الکتریکی ضریب	1	0.82	0.7	0.6

جدول ضریب کاهش برای نصب جانبی MCBS

شماره MCB	1	2 ~ 3	4 تا 5	6 تا 8	9 تا 10
ضریب In≤25A	1	0.96	0.9	0.8	0.7
ضریب 32A≤In≤63A	1	0.92	0.8	0.7	0.6
ضریب 80A≤In≤125A	1	0.9	0.8	0.7	/

لوازم جانبی

دستگاه آزاد کننده کمکی MX
ولتاژ کنترل نامی ما	DC:24~48V AC:110~230V
حداکثر زمان سفر	<10 میلی ثانیه
مقاومت کویل	50
جریان را محدود کنید	≥1.6A
زندگی مکانیکی	10000 بار
زندگی الکتریکی	4000 بار
گشتاور سیم کشی	0.8 نیوتن · متر
قابلیت سیم کشی	سیم سخت 1.0mm²
	سیم نرم 1.0 میلی‌متری با بند پایانه
محدوده دمای عملیاتی	-30℃~+70℃


شرایط محیطی	نباید مواد منفجره خطرناک و مضر وجود داشته باشد گازها یا گرد و غبار رسانا که می تواند عایق را خورده یا آسیب برساند
موقعیت مونتاژ	سمت چپ کلید مدار

شرایط نصب	نصب ریل استاندارد DIN35mm

تماس کمکی OF
ظرفیت شکستن تماس	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
حداقل ولتاژ عملیاتی	5 ولت
حداقل جریان عملیاتی	10 میلی آمپر
ولتاژ عایق نامی	500 ولت
جریان اتصال کوتاه نامی محدود	1000A
جریان گرمایش توافقی Ith	4A
زندگی مکانیکی	10000 (بار)
زندگی الکتریکی	4000 (بار)
گشتاور سیم کشی	0.8 نیوتن · متر
قابلیت سیم کشی	1.0 میلی متر مربع
تعداد مخاطبین	1 به طور معمول باز، 1 به طور معمول بسته است

محدوده دمای عملیاتی	-30℃~+70℃


شرایط محیطی	نباید مواد منفجره خطرناک و مضر وجود داشته باشد گازها یا گرد و غبار رسانا که می تواند عایق را خورده یا آسیب برساند
موقعیت مونتاژ	سمت چپ کلید مدار

شرایط نصب	نصب ریل استاندارد 35 میلی متری DIN
