مدار شکن مینیاتوری DC ولتاژ بالا

مدار شکن مینیاتوری DC ولتاژ بالا SYB5-40P که توسط سازنده چینی Zhejiang Soutya New Energy LLC عرضه شده است، حفاظت مدار 1500 ولت DC را ارائه می دهد.
ویژگی های کلیدی
• قابلیت ولتاژ بالا: تک قطبی 500 ولت DC، تا 1500 ولت DC - رشته های کمتر، هزینه کمتر.
• محافظت دو طرفه غیر قطبی برای نصب سریعتر و آسان تر.
• کنتاکت های دو شکن با شکاف تماس بسیار وسیع برای ایمنی برتر.
• ایده آل برای جعبه های ترکیب کننده DC در سیستم های فتوولتائیک.

ارسال استعلام

توضیحات محصول

مدار شکن مینیاتوری DC ولتاژ بالا SGB5-40P عرضه شده توسط چین سازنده Zhejiang Soutya New Energy LLC، 1500 V DC، دو طرفه است و قطع کننده مینیاتوری غیر قطبی با شکست 1.5 کیلو آمپر، ایده آل برای PV، BESS و محافظت از شارژر EV

مشخصه

ریزشبکه ها
حفاظت غیر قطبی، دو طرفه؛
حفاظت از اضافه بار؛
قوس کوتاه؛
حفاظت از اتصال کوتاه؛
ظرفیت شکستن بالا؛

گواهی‌ها: CB، CE، TUV، UKCA

سناریوهای کاربردی

مدار شکن مینیاتوری DC ولتاژ بالا SGB5-40P باعث صرفه جویی در فضا می شود، حفاظت دو طرفه ایمن برای سیستم های انرژی تجدیدپذیر 1500 ولت DC — PV، ذخیره سازی، شارژرهای EV و DC

1. جعبه های ترکیب کننده DC PV

– درجه بندی 1500 ولت DC به رشته های طولانی تر اجازه می دهد و تعداد آنها را کاهش می دهد جعبه های ترکیبی؛ حفاظت دوطرفه شبانه معکوس را کنترل می کند جریان ها

2. قفسه های باتری تجاری / مسکونی

- سیم کشی غیر پلاریزه موازی کردن یا تعویض باتری را ساده می کند ماژول ها؛ سفر حرارتی مغناطیسی به سرعت خطاهای شارژ/تخلیه را جدا می کند.

3. ایستگاه های شارژ سریع 150 کیلووات + DC

– طراحی ریل DIN با عرض 18 میلی‌متر، متناسب با کابین‌های شارژر جمع‌وجور؛ 1.5 کیلو آمپر ظرفیت شکست باس DC داخلی را ایمن می کند.

4. میکرو شبکه های DC و توزیع DC مرکز داده

- از مدارهای انشعاب 750 ولت / 1000 ولت / 1500 ولت DC محافظت می کند. B، C یا D منحنی ها با پروفایل های بار مختلف مطابقت دارند.

5. PV توزیع شده در ارتفاع بالا یا فضای باز

– کارکرد از 30- تا 70+ درجه سانتی گراد بدون کاهش تا 2000 متر ارتفاع، مناسب محیط های خشن

پارامتر فنی

مدل		SGB5-40P
قطب		1P	2P	3P	4P
ولتاژ کاری نامی Ue		500VDC	1000VDC	1500VDC	1500VDC

حداکثر جریان فریم		40A
دارای رتبه فعلی		6A، 10A، 16A، 20A، 25A، 32A، 40A
رابط کاربری ولتاژ عایق نامی		1000VDC		1500VDC
ولتاژ مقاومت در برابر ضربه نامی Uimp		8 کیلو ولت

ویژگی های تردد		B/C/D
نوع پرتاب		حرارتی- مغناطیسی
ICS ظرفیت شکست عملیاتی		1.5kA (DC)

ظرفیت شکست نهایی lcu		1.5kA (DC)
زندگی الکتریکی
مقدار متوسط واقعی		به طور متوسط 1000 بار
مقدار مشخص شده استاندارد		300 بار
زندگی مکانیکی
مقدار متوسط واقعی		≥15000 بار
مقدار مشخص شده استاندارد		9700 بار
دسته اضافه ولتاژ		Ⅲ
درجه آلودگی		3
سطح حفاظت		IP40؛ پایانه IP20
مقاومت در برابر رطوبت و حرارت		دسته 2
رطوبت نسبی		≤95%
مقاومت در برابر لرزش		طبق IEC60068-2-6
پارامترهای مقاومت در برابر ضربه مکانیکی		طبق IEC60068-2-27

ظرفیت سیم کشی		2.5 ~ 35 میلی متر مربع
گشتاور سیم کشی		3.0 نیوتن متر
دمای محیط عملیاتی		-30℃~+70℃
دمای محیط ذخیره سازی		-40℃~+85℃
روش نصب		DIN35
ارتفاع		≤2000 متر
وزن		0.13 کیلوگرم / قطب
بعد	طول	108 میلی متر

	عرض	18 میلی متر	36 میلی متر	54 میلی متر	72 میلی متر
	ارتفاع	حداکثر 78 میلی متر
بسته	عدد/جعبه	12	6	4	3

	جعبه / کارتن	10
	کارتن / پالت	80
ذخیره سازی		محصول باید در انباری با تهویه مناسب نگهداری شود رطوبت نسبی بیش از 80٪ و دمای محیط باید بین -40 ℃ و 80+ باشد. علاوه بر این، نباید وجود داشته باشد گازهای اسیدی، قلیایی یا خورنده وجود دارد.

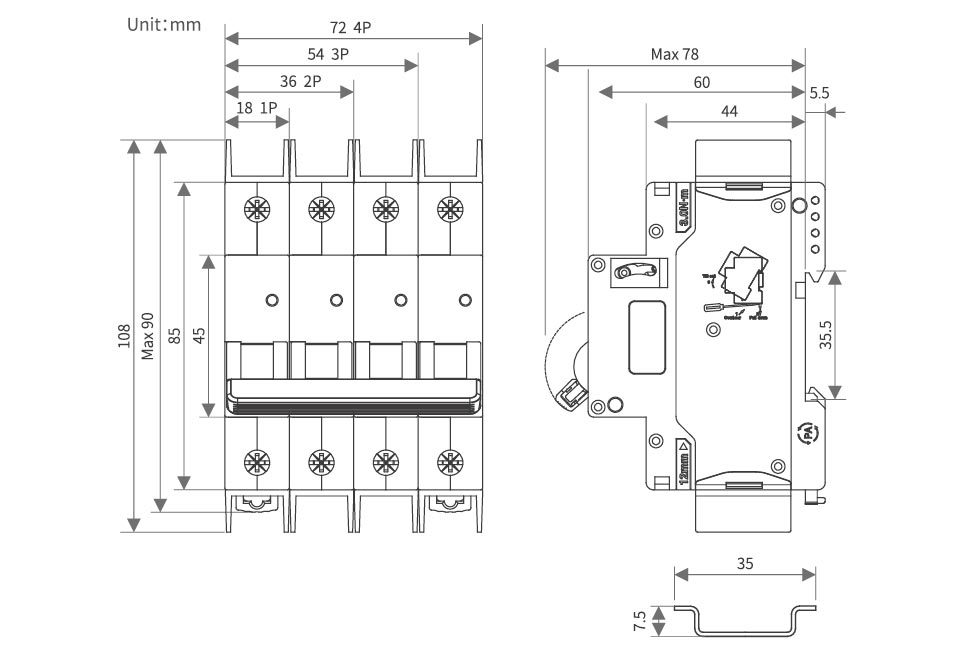

ظاهر و ابعاد نصب

High Voltage DC Miniature Circuit Breaker

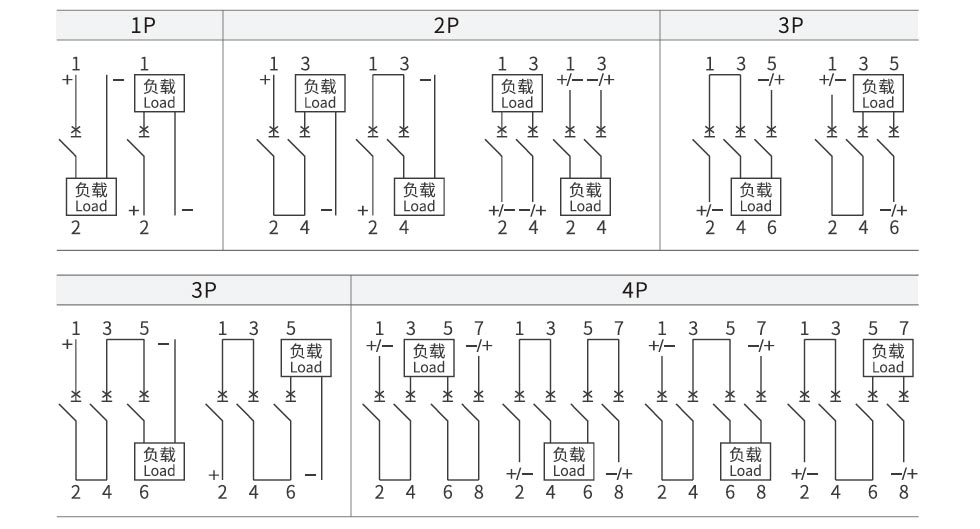

نمودار سیم کشی DC

High Voltage DC Miniature Circuit Breaker

عامل کاهش دهنده

جدول ضریب کاهش دما

دما	-30 درجه سانتیگراد	-25 درجه سانتیگراد	-20 درجه سانتیگراد	-15 درجه سانتیگراد	-10 درجه سانتیگراد	-5 درجه سانتیگراد	0℃	5℃	10 ℃	15 درجه سانتیگراد
ضریب جریان عملیاتی نامی	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


دما	20 درجه سانتیگراد	25 درجه سانتیگراد	30 درجه سانتیگراد	40 درجه سانتیگراد	45 درجه سانتیگراد	50 درجه سانتیگراد	55 درجه سانتی گراد	60 درجه سانتیگراد	65 درجه سانتی گراد	70 درجه سانتیگراد
ضریب جریان عملیاتی نامی	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

جدول ضریب کاهش ارتفاع

ارتفاع / متر	2000	3000	4000	5000
ضریب جریان کار رتبه بندی شده	1	0.96	0.91	0.86
ضریب ولتاژ کاری نامی	1	1	1	1
ضریب ولتاژ تحمل فرکانس توان نامی	1	0.9	0.82	0.71
ضریب ولتاژ مقاومت در برابر ضربه	1	0.9	0.82	0.71
ظرفیت قطعه اتصال کوتاه محدود و عمر الکتریکی ضریب	1	0.82	0.7	0.6
ظرفیت قطعه اتصال کوتاه محدود و عمر الکتریکی ضریب	1	0.82	0.7	0.6

جدول ضریب کاهش برای نصب جانبی MCBS

شماره MCB	1	2 ~ 3	4 تا 5	6 تا 8	9 تا 10
ضریب In≤25A	1	0.96	0.9	0.8	0.7
ضریب 32A≤In≤63A	1	0.92	0.8	0.7	0.6

لوازم جانبی

دستگاه آزاد کننده کمکی MX
ولتاژ کنترل نامی ما	DC:24~48V AC:110~230V
حداکثر زمان سفر	<10 میلی ثانیه
مقاومت کویل	5Ω
جریان را محدود کنید	≥1.6A
زندگی مکانیکی	10000 بار
زندگی الکتریکی	4000 بار
گشتاور سیم کشی	0.8 نیوتن · متر
قابلیت سیم کشی	سیم سخت 1.0mm²
	سیم نرم 1.0 میلی متر مربع با بند پایانه
محدوده دمای عملیاتی	-30℃~+70℃


شرایط محیطی	نباید مواد منفجره خطرناک و مضر وجود داشته باشد گازها یا گرد و غبار رسانا که می تواند عایق را خورده یا آسیب برساند
موقعیت مونتاژ	سمت چپ کلید مدار

شرایط نصب	نصب ریل استاندارد DIN35mm

تماس کمکی OF
ظرفیت شکستن تماس	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
حداقل ولتاژ عملیاتی	5 ولت


حداقل جریان عملیاتی	10 میلی آمپر


ولتاژ عایق نامی	500 ولت
جریان اتصال کوتاه محدود نامی Ik	1000A
جریان گرمایش توافقی Ith	4A
زندگی مکانیکی	10000 بار
زندگی الکتریکی	4000 بار
گشتاور سیم کشی	0.8 نیوتن · متر
قابلیت سیم کشی	1.0 میلی متر مربع
تعداد مخاطبین	1 به طور معمول باز، 1 به طور معمول بسته است

محدوده دمای عملیاتی	-30℃~+70℃
شرایط محیطی	نباید مواد منفجره خطرناک و مضر وجود داشته باشد گازها یا گرد و غبار رسانا که می تواند عایق را خورده یا آسیب برساند

موقعیت مونتاژ	سمت چپ کلید مدار

شرایط نصب	نصب ریل استاندارد 35 میلی متری DIN
