1000 ولت DC Combiner Box 2 In 1 Out Isolator نوع

1000 ولت DC Combiner Box 2 In 1 Out Isolator، عرضه شده توسط چین سازنده Zhejiang Soutya New Energy LLC، یک فتوولتائیک 1000 ولت DC است واحد تجمع برای شرایط سخت پشت بام و مزرعه ساخته شده است. را محفظه پلی کربنات تثبیت شده در برابر اشعه ماوراء بنفش دارای آب بندی IP65 برای جلوگیری از گرد و غبار و رانندگی باران، در حالی که یک جداکننده DC روتاری از نوع قفس کار می کند برای ایمنی قفل کردن/برچسب کردن، عایق شکسته قابل مشاهده را ارائه می دهد. در داخل، دو رشته PV به صورت جداگانه از طریق چهار نگهدارنده فیوز DC (دو رشته در هر رشته)، و گیره‌های یک دستگاه محافظ برق DC کلاس II (SPD) القا شده است رعد و برق گذرا باسبارهای مثبت، منفی و پلی اتیلن سیم کشی شده کارخانه تداوم اتصال زمین قابل اعتماد را حفظ کنید و جعبه را به یک امر ضروری تبدیل کنید جداسازی دستی و هاب پیوند برابر پتانسیل برای زیر آرایه های کوچک تا 2 × ورودی 15 A.

پارامتر فنی

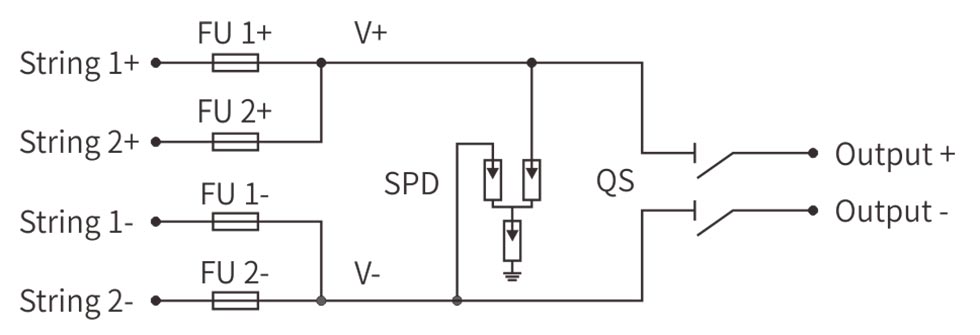

نمودار سیم کشی

سناریوهای کاربردی

1. یکپارچه سازی رشته PV - آرایه های کوچک پشت بام

این جعبه که در زیر ماژول ها یا روی دیوارهای پاراپت ثابت شده است، دو رشته PV را ادغام می کند به یک تغذیه 1000 ولت DC. چهار نگهدارنده فیوز (دو تا در هر رشته) می دهد حفاظت در برابر جریان بیش از حد رشته های فردی، در حالی که SPD کلاس II گیره می کند موج های ناشی از رعد و برق اطراف. روتاری از نوع قفس جلو ایزولاتور قفل شدن قابل مشاهده را فراهم می کند و امکان تعمیر و نگهداری ایمن اینورتر را فراهم می کند بدون قرار گرفتن در معرض سقف

2. فیدرهای DC کشاورزی - سیستم های آبیاری و دامداری

این واحد که در پمپ خانه ها یا انبارهای انبار به دیوار نصب می شود، انرژی خورشیدی را تامین می کند. DC به پمپ های بدون برس و تجهیزات شیردوشی. آب بندی IP65 شامل دانه بندی نمی شود گرد و غبار و آب شستشوی پرفشار، و ایزولاتور به کشاورزان اجازه شکستن می دهد هر دو قطب بلافاصله قبل از بررسی تجهیزات فصلی یا تعویض تسمه.

3. پناهگاه های مخابراتی از راه دور - قدرت ارتباطی حیاتی

این ترکیب که در داخل ترکیبات برج قرار دارد، باسبارهای DC را تغذیه می کند سر رادیو و بانک باتری. SPD از الکترونیک حساس RF محافظت می کند در برابر اضافه ولتاژهای گذرا، در حالی که ایزولاتور به عنوان محلی عمل می کند برای تکنسین هایی که اندازه گیری های ارتینگ برج را انجام می دهند یا تعویض یکسو کننده

4. آرایه های خوشه ای مسکونی - انشعاب های PV بلوک آپارتمانی

داخل کمدهای متری یا خرپاهای زیر شیروانی، محفظه نصب شده است دو رشته ماژول را برای یک اینورتر مشترک ادغام می کند. ضد حریق فیوزینگ پلی کربنات و رشته ای ایمنی را در ساختمان های پرجمعیت افزایش می دهد. و ایزولاتور به پاسخ دهندگان اضطراری یک نقطه برچسب دار می دهد سمت DC را در هنگام آتش سوزی ایزوله کنید.

5. گره های ریز شبکه صنعتی - مدارهای پشتیبان گیری و اوج تراشیدن

فلنجی روی اسکله‌هایی که PV را با شارژرهای لیفتراک یا قفسه‌های PLC متصل می‌کند، نصب می‌شود. این جعبه دارای 15 کیلووات ورودی خورشیدی است. قابلیت دو رشته منطبق است پروفیل های تقاضای اوج تراشیدن، و SPD هماهنگ + جداکننده دو قطبی درایوهای حساس را هم از اسپایک های شبکه و هم از کموتاسیون اینورتر محافظت کنید سر و صدا
