1000 ولت DC Combiner Box 2 In 1 Out MCB

1000 ولت DC Combiner Box 2 In 1 Out نوع MCB، عرضه شده توسط چین سازنده Zhejiang Soutya New Energy LLC، یک فتوولتائیک 1000 ولت DC است واحد جمع‌آوری رشته‌ای که برای خدمات فشرده و با کارایی بالا در فضای باز ساخته شده است. محفظه از پلی کربنات تثبیت شده در برابر اشعه ماوراء بنفش ساخته شده و با استاندارد IP65 مهر و موم شده است. از اجزای داخلی در برابر گرد و غبار، رطوبت و خورشیدی طولانی مدت محافظت می کند قرار گرفتن در معرض در داخل، چهار نگهدارنده فیوز DC محافظت در برابر جریان بیش از حد را فراهم می کند دو رشته ورودی، یک دستگاه محافظ جریان DC کلاس II (SPD) گیره القا شده است گذرا و یک قطع کننده مدار مینیاتوری دو قطبی DC (MCB) عایق سوئیچ بار و اتصال کوتاه را ارائه می دهد. سیم کشی کارخانه ای اتوبوس های مثبت، منفی و پلی اتیلن هم پتانسیل امپدانس کم را تضمین می کنند اتصال، در حالی که پیکربندی 2-in-1-out کابل کشی در کوچک را ساده می کند زیر آرایه های پشت بام یا سه رشته ای. طراحی ایمن و قابل مشاهده است جداسازی تعمیر و نگهداری و حفاظت ضروری در سطح رشته در a صرفه جویی در فضا، ردپای نصب شده روی دیوار.

پارامتر فنی

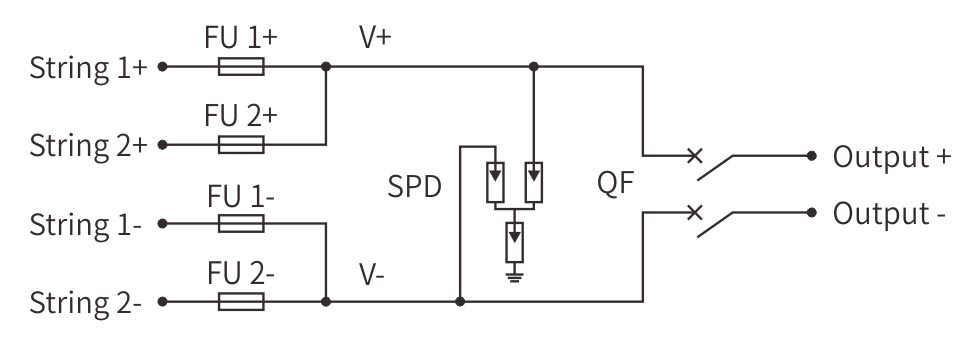

نمودار سیم کشی

سناریوهای کاربردی

1. یکپارچه سازی رشته PV - آرایه های کوچک پشت بام

جعبه نصب شده در زیر ماژول ها یا روی دیوارهای دیواره، دو رشته PV را ادغام می کند به یک خروجی DC واحد چهار نگهدارنده فیوز رشته جداگانه ای را ارائه می دهند حفاظت در برابر جریان بیش از حد، در حالی که گیره SPD کلاس II باعث افزایش جریان می شود فعالیت رعد و برق در نزدیکی یک MCB که از جلو کار می کند، شکستگی قابل مشاهده را ارائه می دهد ایزوله، امکان قفل شدن ایمن در طول تعمیر و نگهداری اینورتر یا پشت بام مداخلات

2. فیدرهای DC کشاورزی - سیستم های آبیاری و دامداری

این واحد که در پمپ خانه ها یا انبارهای انبار به دیوار نصب می شود، انرژی خورشیدی را تامین می کند. DC به پمپ های براشلس و تجهیزات شیردوشی. آب بندی IP66 شامل دانه بندی نمی شود گرد و غبار و آب شستشو با فشار بالا، و MCB یکپارچه اجازه می دهد تا سریع باشد خاموش شدن قبل از بررسی تجهیزات فصلی یا تعویض تسمه.

3. پناهگاه های مخابراتی از راه دور - قدرت ارتباطی حیاتی

این ترکیب که در داخل ترکیبات برج قرار دارد، باسبارهای DC را تغذیه می کند سر رادیو و بانک باتری. SPD از الکترونیک حساس RF محافظت می کند در برابر اضافه ولتاژهای گذرا، در حالی که MCB به عنوان یک قطع محلی عمل می کند برای تکنسین هایی که اندازه گیری ارتینگ برج یا تعویض یکسو کننده را انجام می دهند.

4. آرایه های خوشه ای مسکونی - انشعاب های PV بلوک آپارتمانی

محفظه در کمدهای متری یا خرپاهای اتاق زیر شیروانی ثابت شده است دو رشته ماژول برای استفاده از اینورتر مشترک. پلی کربنات ضد حریق و فیوزینگ سطح رشته ایمنی را در ساختمان های پرجمعیت افزایش می دهد و MCB می دهد پاسخ‌دهنده‌های اضطراری یک نقطه برچسب‌گذاری شده برای جداسازی سمت DC در طول یک رویداد آتش سوزی

5. گره های ریز شبکه صنعتی - مدارهای پشتیبان گیری و اوج تراشیدن

فلنجی روی اسکله‌هایی که PV را با شارژرهای لیفتراک یا قفسه‌های PLC متصل می‌کند، نصب می‌شود. این جعبه دارای 15 کیلووات ورودی خورشیدی است. قابلیت دو رشته منطبق است پروفایل های تقاضای اوج اصلاح و سپرهای هماهنگ SPD + MCB جفت درایوهای حساس هم از نویزهای شبکه و هم از نویز کموتاسیون اینورتر.
