1000 ولت DC Combiner Box 3 In 1 Out از نوع MCB

جعبه 500/1000 ولت DC Combiner Box 3 In 1 Out نوع MCB تولید شده توسط Zhejiang Soutya New Energy LLC، یک واحد ترکیب کننده 1000 ولت DC PV به طور خاص است. طراحی شده برای سیستم های فتوولتائیک 3 رشته ای. دارای یک کامپیوتر ضد حریق محفظه با حفاظت IP66، دستگاه دوام استثنایی و تضمین می کند عملکرد قابل اعتماد در محیط های خواستار در فضای باز.

این ترکیب کننده قوی اجزای ایمنی ضروری از جمله یک DC را یکپارچه می کند دستگاه محافظ برق (SPD)، شش نگهدارنده فیوز DC (ارائه فردی حفاظت برای هر یک از سه رشته)، و یک مدار مینیاتوری DC شکن (MCB). طراحی شده برای کاربردهای خورشیدی در مقیاس متوسط، ارائه می دهد حفاظت جامع از نوسانات و حفاظت اضافه بار در سمت DC تاسیسات خورشیدی

پیکربندی اتصال موازی سه رشته PV را در حالی که حفظ حفاظت اختصاصی برای هر رشته از طریق فیوزینگ جداگانه. MCB کنترل مدار متمرکز و قطع اتصال راحت را فراهم می کند قابلیت عملیات تعمیر و نگهداری، این واحد را به یک راه حل ایده آل تبدیل می کند برای سیستم های فتوولتائیک که نیاز به حفاظت الکتریکی افزایش یافته دارند و انعطاف پذیری عملیاتی برای سه پیکربندی رشته

پارامتر فنی

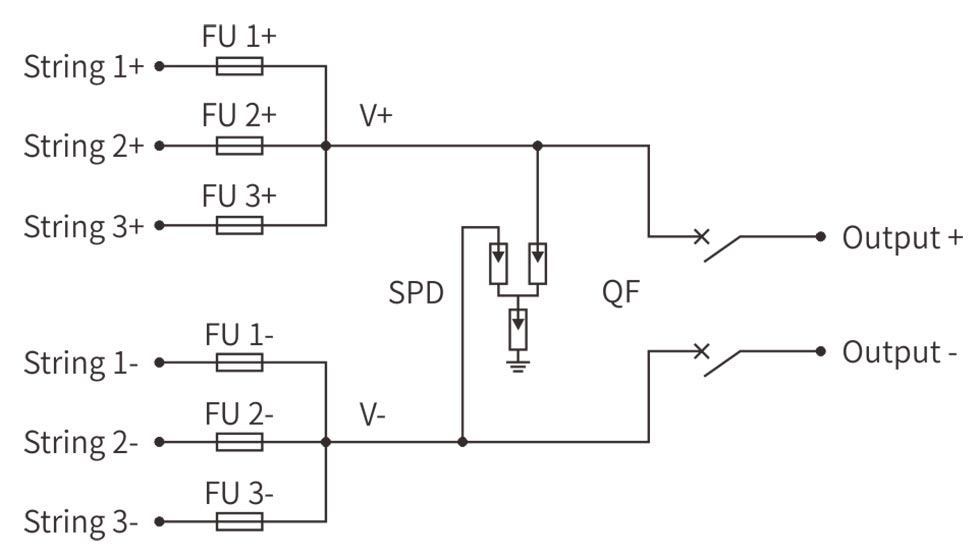

نمودار سیم کشی

سناریوهای کاربردی

1. سیستم های تجاری بام مقیاس متوسط

ایده آل برای مراکز خرید، کارخانه های متوسط و ساختمان های تجاری نیاز به سه ورودی رشته PV. 6 فیوز (2 فیوز در هر رشته) تضمین می کند حفاظت از رشته های فردی، در حالی که MCB کنترل متمرکز و قطع ایمن برای عملیات تعمیر و نگهداری

2. کاربردهای خورشیدی کشاورزی و صنعتی

مناسب برای تاسیسات بزرگ کشاورزی و تاسیسات صنعتی تامین برق شبکه های آبیاری، تجهیزات پردازش و سیستم های ذخیره سازی. را ظرفیت 3 رشته در حین نگهداری از نیازهای توان بالاتر پشتیبانی می کند حفاظت قابل اعتماد از نوسانات و اضافه بار.

3. پروژه های خورشیدی در مقیاس کوچک

ایده آل برای باغ های خورشیدی اجتماعی و تاسیسات کوچک در مقیاس ابزار که در آن سه رشته PV نیاز به تثبیت دارند. محفظه مقاوم IP66 تضمین می کند مقاومت در برابر آب و هوا و سیستم حفاظت جامع شبکه را حفظ می کند قابلیت اطمینان اتصال

4. مخابرات و ایستگاه های برق از راه دور

برای ایستگاه های پایه ارتباطی بزرگتر و برق از راه دور ضروری است برنامه هایی که به ظرفیت افزایش یافته نیاز دارند. پیکربندی سه رشته توان کافی برای عملیات طولانی مدت تجهیزات مخابراتی و سیستم های نظارت

5. تاسیسات پردیس آموزشی و نهادی

مناسب برای اجرا در مدارس، دانشگاه ها و ساختمان های دولتی پروژه های خورشیدی در مقیاس متوسط ویژگی های ایمنی از جمله رشته های فردی فیوزینگ و حفاظت از کلید اصلی آن را برای عموم مناسب می کند دسترسی به محیط ها
