1000 ولت DC Combiner Box 6 In 2 Out از نوع MCB

جعبه 1000 ولت DC Combiner Box 6 In 2 Out MCB، عرضه شده توسط سازنده چینی Zhejiang Soutya New Energy LLC، برای سیستم‌های PV 6 رشته‌ای طراحی شده است که حفاظت از نوسانات و حفاظت اضافه بار را در سمت DC تاسیسات خورشیدی ارائه می‌کند.
▶ پیکربندی: 2 محافظ برق DC. 12 نگهدارنده فیوز DC; 2 قطع کننده مدار مینیاتوری DC

ارسال استعلام

توضیحات محصول

جعبه کمباین 1000 ولت DC 6 در 2 خروجی از نوع MCB، عرضه شده توسط چین سازنده Zhejiang Soutya New Energy LLC، یک واحد ترکیب کننده PV 1000 ولت DC است. دارای محفظه PC ضد حریق و حفاظت IP66 که تضمین می کند دوام بالا و عملکرد قابل اعتماد در فضای باز. دستگاه یکپارچه می شود اجزای ایمنی حیاتی شامل 2 دستگاه محافظ جریان DC، 12 DC نگهدارنده فیوز و 2 قطع کننده مدار مینیاتوری DC. برای ارائه طراحی شده است حفاظت جامع از اضافه جریان و اضافه ولتاژ در 6 رشته سیستم های فتوولتائیک

پارامتر فنی

پیکربندی
DC SPD*2 عدد	سر فیوز DC*12 عدد	DC MCB*2 عدد
SYS5-40P/2P	SYF5-32P	SYB5-80P/4P
▶ حداکثر ولتاژ کاری: 1500VDC	▶ دارای نشانگر روشن برای روشن بودن وضعیت فیوز شناسایی	▶ حفاظت در برابر اضافه بار و اتصال کوتاه
▶ استاندارد انطباق: IEC/EN 61643-31	▶ ولتاژ عملیاتی نامی: 1000VDC	▶ حفاظت غیر قطبی، دو طرفه برای ساده شده سیم کشی
▶ حداکثر جریان تخلیه: 40 کیلو آمپر	▶ مشخصات لینک فیوز: 10x38mm، 20A	▶ استاندارد انطباق: IEC/EN 60947-2

مشخصات	6 ورودی / 2 خروجی، 500 ولت DC / 1000 ولت DC (پیکربندی 2)
ورودی	6 مدار
خروجی	2-مدار
حداکثر ولتاژ	1000 ولت
حداکثر جریان اتصال کوتاه DC (ورودی)	40A
حداکثر جریان خروجی	40A
پارامترهای جعبه توزیع
مواد	PC+ABS
رتبه بندی حفاظت از ورود (IP).	IP66
رتبه حفاظت از ضربه (IK)	IK09
ابعاد (L×W×H)	GNB F01-26; L296W390H130mm
پورت ورودی کابل	PG09، 2.5 - 16mm2
پورت خروجی کابل	PG21، 2.5 - 16mm2
محیط زیست
دمای عملیاتی	-20 درجه سانتیگراد - +60 درجه سانتیگراد
رطوبت	99%
ارتفاع	2000 متر
روش نصب	دیواری

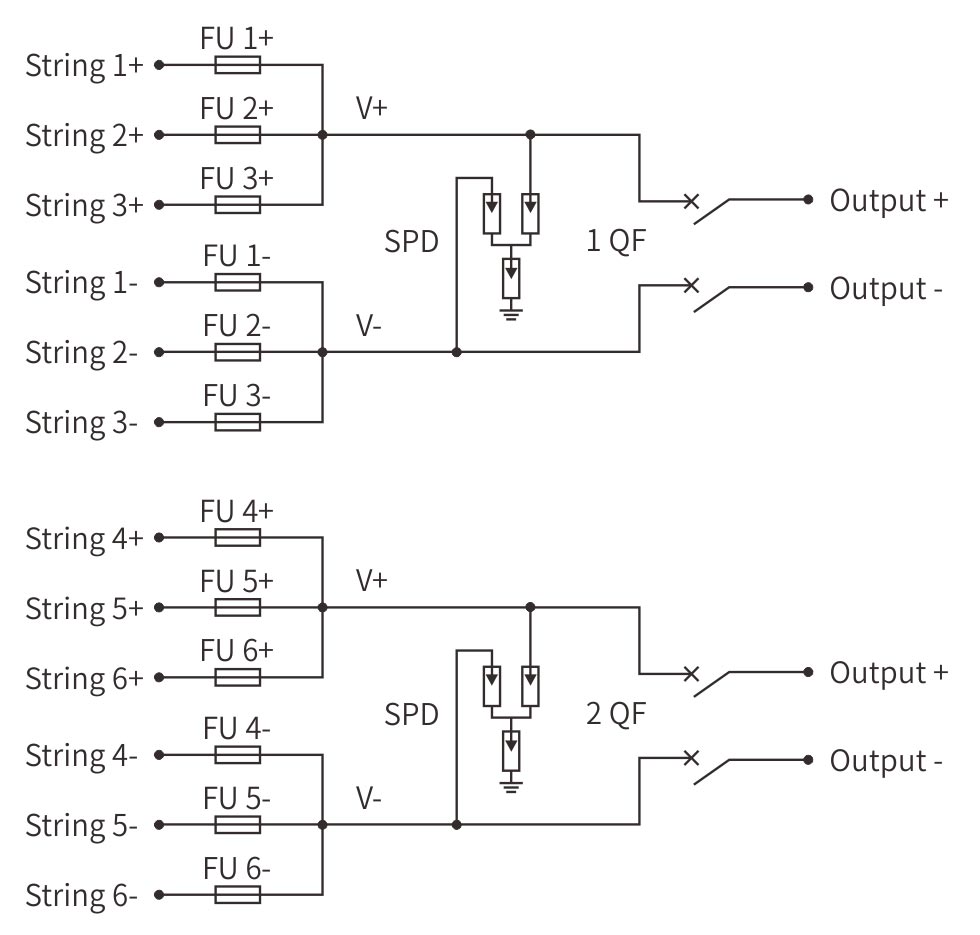

نمودار سیم کشی

1000V DC Combiner Box 6 In 2 Out MCB type

سناریوهای کاربردی

1. سیستم های تجاری بزرگ پشت بام

ایده آل برای مراکز خرید، مراکز داده و ساختمان های تجاری بزرگ نیاز به شش ورودی رشته PV با مدارهای خروجی دوگانه. پیکربندی از تولید انرژی با ظرفیت بالا با حفظ رشته های فردی پشتیبانی می کند محافظت از طریق 12 فیوز

2. نیروگاه های خورشیدی در مقیاس

مناسب برای مزارع خورشیدی در مقیاس متوسط که در آن شش آرایه PV نیاز به یکپارچه سازی دارند به دو مدار خروجی اصلی MCB های دوگانه کنترل مستقلی را برای گروه های مختلف اینورتر یا نقاط اتصال به شبکه.

3. تأسیسات تولیدی صنعتی

ایده آل برای کارخانه های صنعتی بزرگ با نیازهای انرژی قابل توجه. را ظرفیت 6 رشته از عملکرد مداوم ماشین آلات سنگین پشتیبانی می کند در حالی که حفاظت از اضافه بار ایمنی تجهیزات را تضمین می کند.

4. مجتمع های فرآوری کشاورزی

طراحی شده برای عملیات کشاورزی بزرگ که نیاز به قدرت برای چندگانه دارد واحدهای فرآوری، تاسیسات سردخانه و سیستم های آبیاری. IP66 رتبه بندی عملکرد قابل اعتماد را در محیط های کشاورزی تضمین می کند.

5. یکپارچه سازی سیستم های انرژی هیبریدی

بهینه برای پروژه‌های ذخیره‌سازی خورشیدی در مقیاس بزرگ که در آن شش رشته PV وجود دارد برق را هم به اینورترهای اتصال شبکه و هم سیستم های ذخیره باتری از طریق تامین می کند دو مدار خروجی با کنترل مستقل
