1000 ولت DC Combiner Box 4 In 2 Out Isolator نوع

جعبه 1000 ولت DC Combiner 4 In 2 Out Isolator، عرضه شده توسط چین سازنده Zhejiang Soutya New Energy LLC، یک واحد ترکیب کننده PV 1000 ولت DC است. دارای محفظه PC ضد حریق و حفاظت IP66 که تضمین می کند دوام بالا و عملکرد قابل اعتماد در فضای باز. دستگاه یکپارچه می شود اجزای ایمنی حیاتی شامل 2 دستگاه محافظ جریان DC، 8 DC نگهدارنده فیوز و 2 سوئیچ جداکننده DC نوع قفس. طراحی شده است تا حفاظت جامع ایزولاسیون، محافظت در برابر نشت و زمین را ارائه می دهد حفاظت در سیستم های فتوولتائیک 4 رشته ای

پارامتر فنی

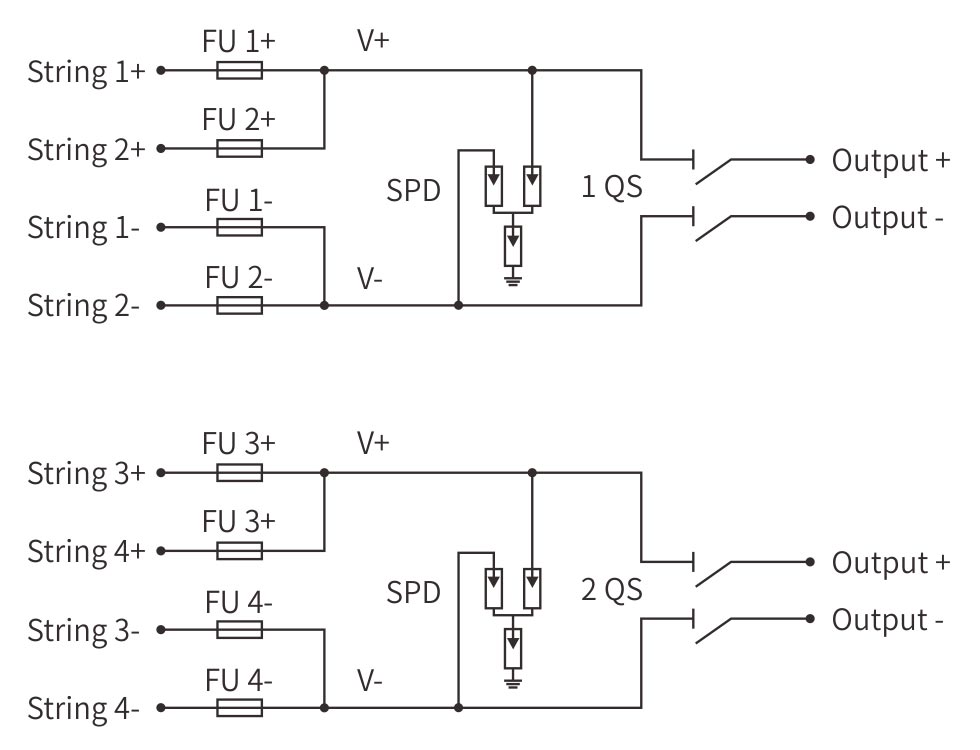

نمودار سیم کشی

سناریوهای کاربردی

پشت بام تجاری 1.4 رشته ای

ساخته شده برای فروشگاه های بزرگ، کارگاه ها و انبارهایی که دارای چهار رشته PV هستند در سراسر سقف های عریض جعبه آنها را در دو خروجی مستقل ادغام می کند، بنابراین یکی اینورتر می تواند کف مغازه را تغذیه کند در حالی که دیگری از دفتر پشتیبانی می کند. دوقلو جداکننده های چرخشی در عرض چند ثانیه قفل می شوند و IP66 طوفان های گرد و غبار را حفظ می کند شلنگ را بیرون می کشد

2. زیر آرایه های مزرعه خورشیدی

روی جداول ترکیب کننده در مزارع خورشیدی 1-10 مگاواتی اسلاید می شود. چهار آرایه فرعی وارد می شوند، دو کابل هوم‌ران بیرون می‌روند - هر کدام با جداکننده مخصوص به خود - به خدمه O&M اجازه می‌دهند نیمی از میدان را برای تعویض رشته بدون دست زدن به بقیه ببندید. SPD های دوتایی صاعقه های نزدیک را می بلعند.

3. کشاورزی با قدرت بالا

گیره به دیوارهای انبار یا مزارع آبیاری محوری که در آن چهار رشته برق پمپ می شود و خشک کن غلات فیوزهای مجزا در هر رشته، خطای زمین را در یکی متوقف می کنند خط از کشتن کل منبع آب محصول. پوسته IP66 پایدار در برابر اشعه ماوراء بنفش می خندد در گرد و غبار کود و شستشوی روزانه.

4. Solar-Storage Hybrids

پایه‌های روی محفظه باتری: چهار رشته، خروجی A به اینورتر هیبریدی، خروجی B به شارژر MPPT. هر یک از مسیرها را می توان با یک پیچش جدا کرد دسته خود را دارد، بنابراین متخصصان می توانند باتری ها را تعویض کنند یا اینورتر را بدون راه اندازی مجدد راه اندازی کنند تاریک کردن بار بحرانی

5. ایستگاه های مخابرات از راه دور / خارج از شبکه

تسمه به قطب پشت چهار پانل باریک که حلقه های DC اضافی را تغذیه می کند برای رادیو و سنسور محفظه مقاوم در برابر آتش، IP66 تا -40 درجه سانتیگراد زنده می ماند شب‌ها و خورشید صحرا، در حالی که دو پایه خروجی دنده‌های ارتباطی را زنده نگه می‌دارند وقتی یک طرف برای سرویس پایین است.
