1000 ولت DC Combiner Box 6 In 2 Out Isolator نوع

جعبه 1000 ولت DC Combiner 6 In 2 Out Isolator، عرضه شده توسط چین سازنده Zhejiang Soutya New Energy LLC، یک واحد ترکیب کننده PV 1000 ولت DC است. دارای محفظه PC ضد حریق و حفاظت IP66 که تضمین می کند دوام بالا و عملکرد قابل اعتماد در فضای باز. دستگاه یکپارچه می شود اجزای ایمنی حیاتی شامل 2 دستگاه محافظ جریان DC، 12 DC نگهدارنده فیوز و 2 سوئیچ جداکننده DC نوع قفس. طراحی شده است تا حفاظت جامع ایزولاسیون، محافظت در برابر نشت و زمین را ارائه می دهد حفاظت در سیستم های فتوولتائیک 6 رشته ای

پارامتر فنی

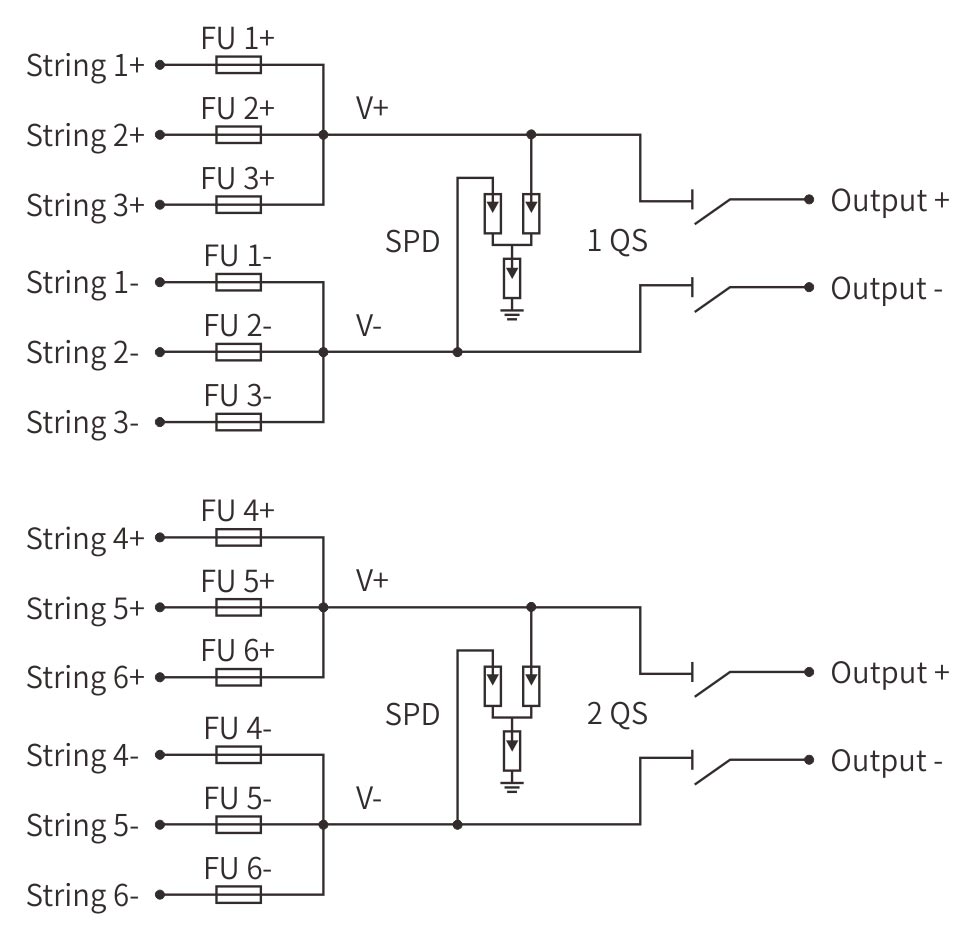

نمودار سیم کشی

سناریوهای کاربردی

1. پشت بام بزرگ تجاری و صنعتی

این جعبه ترکیبی برای پشت بام‌های تجاری بزرگ (مانند کارخانه‌ها، انبارها، مراکز خرید) ایده‌آل است که تا شش رشته PV را پشتیبانی می‌کند. جعبه آنها را به دو خروجی مستقل تبدیل می‌کند، بنابراین بارهای سنگین را می‌توان بین اینورترها تقسیم کرد در حالی که سوئیچ‌های جداکننده دوقلو در چند ثانیه قفل می‌شوند. IP66 گرد و غبار، رطوبت و گرمای سقف را در تمام طول سال حفظ می کند.

2. بلوک های خورشیدی مقیاس کاربردی

روی جداول ردیاب در بلوک های 10-100 مگاواتی اسلاید می شود. شش آرایه فرعی وارد می‌شوند، دو کابل هوم‌ران خارج می‌شوند - هر کدام با جداکننده خاص خود - به خدمه O&M اجازه می‌دهند نیمی از بلوک را برای تعویض رشته بدون دست زدن به بقیه ببندند. SPD های دوتایی صاعقه های اطراف را جذب می کنند.

3. کشاورزی با قدرت بالا

گیره‌ها به مزارع آبیاری محوری که شش رشته در آن پمپ‌ها، چیلرها و خشک‌کن‌های غلات نیرو می‌دهند. فیوزهای مجزا در هر رشته مانع از خاموش شدن کل خط آب محصول در یک شیار می شوند. پوسته IP66 پایدار در برابر اشعه ماوراء بنفش به گرد و غبار کود و شستشوی روزانه می خندد.

4. Solar-Storage Hybrids

اتصالات روی محفظه باتری: شش رشته، خروجی A به اینورتر هیبریدی، خروجی B به شارژر MPPT. هر یک از پایه ها را می توان با چرخاندن دسته خود جدا کرد، بنابراین متخصصان می توانند باتری ها را تعویض کنند یا اینورتر را مجددا راه اندازی کنند بدون اینکه بار بحرانی را تاریک کنند.

5. ایستگاه های مخابرات از راه دور / خارج از شبکه

تسمه به قطب پشت شش پانل باریک که حلقه‌های DC اضافی را برای رادیوها و حسگرها تغذیه می‌کند. محفظه ضد حریق IP66 در شب های -40 درجه سانتیگراد و آفتاب بیابان دوام می آورد، در حالی که دو پایه خروجی دنده کام را زنده نگه می دارند حتی زمانی که یک طرف برای سرویس پایین است.
